ICELOCK® 200 シリーズ

Icelock® 200 シリーズは取り外し可能なクラッチ機構で、優れた耐久性があります。ロックは簡単で、安全な巻き込み装着を可能にし、イージーリリースにより簡単に解除することができます。
Icelock®200 シリーズは大腿切断の方に適しており、Iceross®大腿用ライナーと併用いただけます。

>>オズール社ダミー部品仕様変更のご案内

クラッチロック

・ イージーリリースによる簡単解除
・ 低い構造的高さと軽い重量
・ 耐摩耗性のステンレススチールピンガイド
・ 300kgの引き抜き方向の力にも耐える安全なクラッチメカニズム
・ ランヤードとクラッチに交換可能
・ すべての衝撃度の方に対応

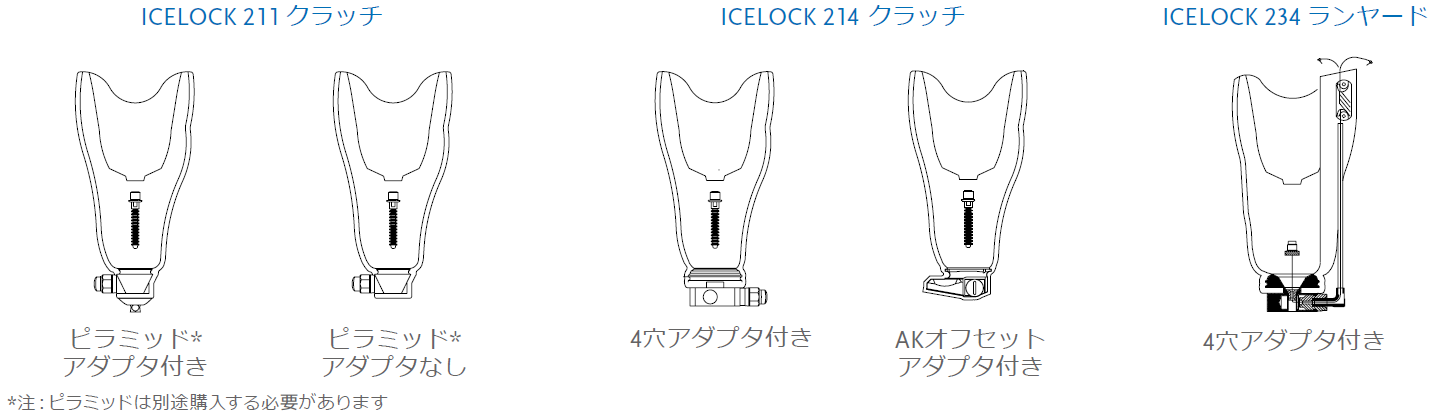

構成図

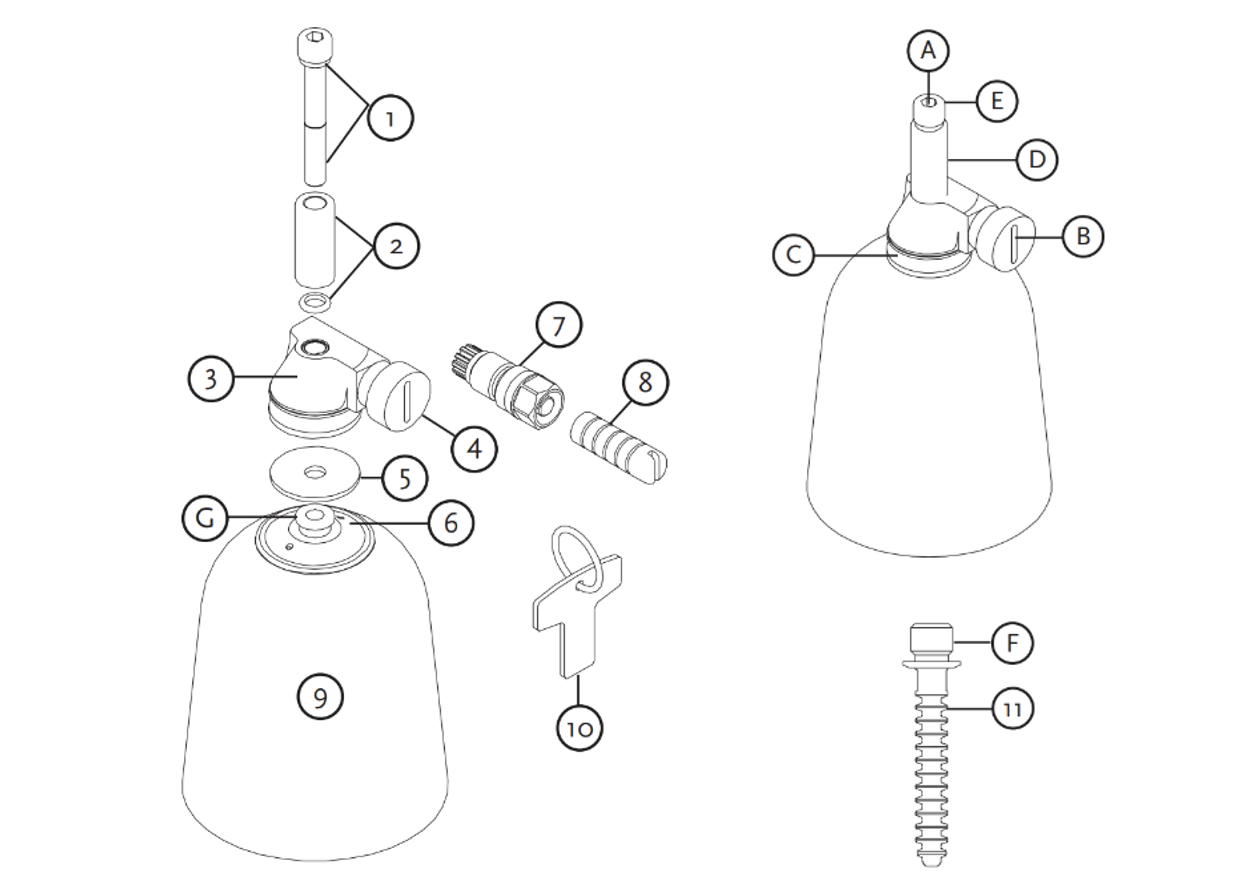

Icelock® 211の概略

構成図

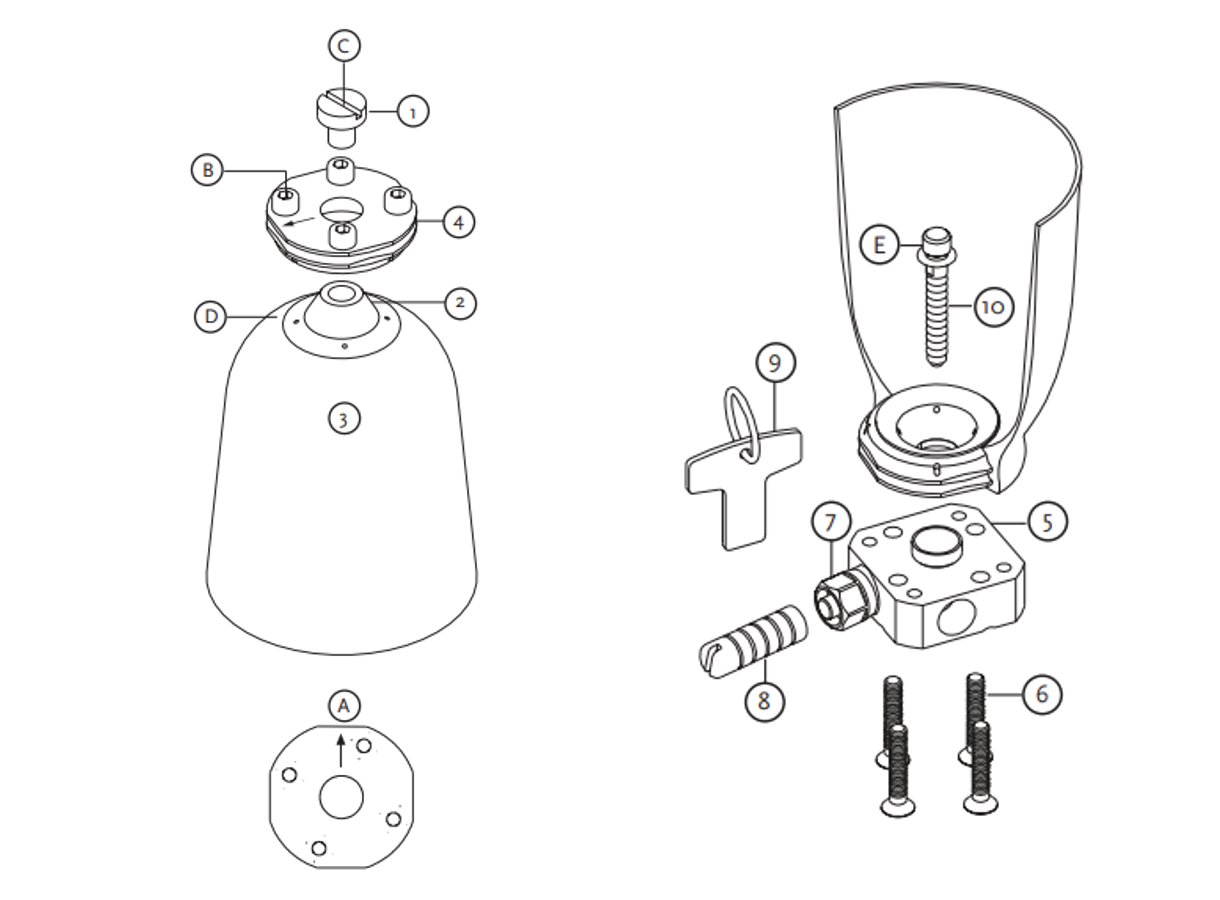

Icelock® 214 概略

メーカー品番情報 – ロック

アイスロック クラッチ 211(アダプタなし)

メーカー品番 製品名 体重制限 構造的高さ 重量
L-211000 アイスロック クラッチ211(アダプタなし) 21mm 78g
オズール L-211000
殻 ・義足・その他・ライナーロックアダプタ・クラッチロック
骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥40,600

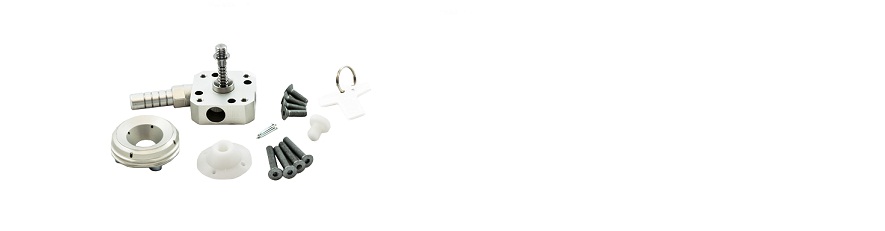

アイスロック クラッチ 214(アルミニウム製4穴アダプタ)

メーカー品番 製品名 体重制限 構造的高さ 重量
L-214000 アイスロック クラッチ 214(アルミニウム製4穴アダプタ) 120kg 25mm 186g

クラッチ機構からランヤードに交換する場合にはL-292050(ランヤード交換キット)を注文してください。

オズール L-214000 骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥42,600

アイスロック 211 MSS専用

メーカー品番 製品名
L-214100 ダイレクトソケットシステム専用Icelock® 214 クラッチロック
アイスロック214 ダイレクトソケット(旧MSS)専用
オズール L-214100 骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥42,600

メーカー品番 製品名 体重制限 構造的高さ 重量
L-234000 Icelock® 234 ランヤード 120kg 9mm 76g

ランヤードからクラッチに変更する場合は、L-292020クラッチメカニズムとT-レンチをご注文ください。

ICELOCK クラッチ 214 AK オフセット*

体重制限 構造的高さ 重量
136kg 18mm 314g
写真 メーカー品番 タイプ
1. L-214311 左足用/内側リリース
2. L-214312 左足用/外側リリース
4. L-214321 右足用/内側リリース
3. L-214322 右足用/外側リリース

*後方30mm、側方20mmのオフセットです。恐れ入りますが、リリース部品の単体販売はしておりません。

オズール L-2143 骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥66,000

ICELOCK® 211 クラッチ用ピラミッド

アイスロック211用 チタンピラミッド 272

メーカー品番 製品名 体重制限 構造的高さ 重量
L-272000 Icelock® 272 チタンピラミッド 166kg 9mm 76g
オズール L-272000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド
令和4年度 完成用部品価格 ¥25,800

アイスロック211用 ステンピラミッド 273

メーカー品番 製品名 体重制限 構造的高さ 重量
L-273000 Icelock® 273 ステンレスピラミッド 100kg 8mm 64g
オズール L-273000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド
令和4年度 完成用部品価格 ¥12,900

アダプタ

メーカー品番 製品名 体重制限
A-233100 4穴オスピラミッド、アルミニウム 100kg
A-242100 4穴メスピラミッド、アルミニウム 100kg
A-235100 4穴オスピラミッド、チタン 166kg
A-245100 4穴オスピラミッド、チタン 166kg

>> アダプタの詳細はこちら

オズール A-233100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(オス)
令和4年度 完成用部品価格 ¥9,000
オズール A-242100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(メス)
令和4年度 完成用部品価格 ¥10,600
オズール A-235100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(オス)
令和4年度 完成用部品価格 ¥17,700
オズール A-245100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(メス)
令和4年度 完成用部品価格 ¥24,400

ICELOCK® 211用部品

メーカー品番 製品名
L-292015 ロック本体(ガイド付き・ダミーネジなし)
L-292122 ダミーネジ(白)
L-292126 デルリンガイド
L-293045 シリコンシール
L-292121 ピントンネル(Oリング付き)
L-293046 ピントンネル用Oリング 10×1.5
L-693127 ピラミッドボルト用Oリング 8×2 ※個別販売は対応しておりません
L-292032 ピラミッドボルト(Oリング付き・長)

>詳しい説明書はこちら

ICELOCK® 211・214用部品

メーカー品番 製品名
L-292000 クラッチピン(標準・キャップ付き) 長さ48mm、12ノッチ
L-292003 クラッチピン(短・キャップ付き) 長さ32mm、7ノッチ
L-292005 クラッチピン(長・キャップ付き) 長さ64mm、17ノッチ
L-292020 クラッチ機構(T型レンチ付き)
L-293060 T型レンチ
L-292131 解除ボタン デルリン製(Icelock214の取扱説明書の図8)
オズール L-29200
殻 ・義足・その他・ライナーロックアダプタ
骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥7,300

ICELOCK® 272・273 ピラミッド用部品

メーカー品番 製品名
L-292135 チタンピラミッド(スペーサー・Oリング付き) ※2018年9月30日 製造中止
L-292136 ステンレスピラミッド(Oリング付き) ※2018年9月30日 製造中止
L-293046 ピントンネル用Oリング 10×1.5
L-692142 ピラミッドキャップ ※個別販売は対応しておりません
L-292032 ピラミッドボルト(272ピラミッド用)(Oリング付き・長)
L-692032 ピラミッドボルト(273ピラミッド用)(Oリング付き) ※個別販売は対応しておりません
L-293048 シリコンフィル(272ピラミッド用)
L-293049 シリコンフィル(273ピラミッド用)
L-693127 ピラミッドボルト用Oリング 8×2 ※個別販売は対応しておりません

ICELOCK® 214用部品

メーカー品番 製品名
L-292011 ロック本体(4穴アダプタ・クラッチ機構なし)
L-292040 組み立てキット(以下の5つのパーツのセット)
L-292125 ソケット内リング
L-292118 陽性モデル取付ダミー
L-292129 ダミー用プラスチックネジ
L-293041 ネジ M6×20(Icelock214の取扱説明書に図なし / ロック外側から4穴雄ピラを取付するネジ) ※個別販売は対応しておりません ◆L-293042 にて代用可能
L-293042 ネジ M6×35(Icelock214の取扱説明書の図6)

>詳しい説明書はこちら

ICELOCK® 234用部品

メーカー品番 製品名
L-292127 ランヤードピボット(旋回軸)
L-292130 ランヤードブッシング(がい管)
L-392117 ランヤードエルボ(L型曲り)
L-392010 クリート(留め具)(カバー・リベット付き) ※個別販売は対応しておりません
L-392016 ランヤード引手
L-392018 ランヤードコード(結合ネジ付き)(素材-中:ダイニーマ(高強力ポリエチレン繊維)/外:ナイロン)
L-393012 ランヤードコードカバー 40cm
L-292050 ランヤード交換キット(Icelock® 214 クラッチからIcelock® 234 ランヤードへの交換用)

>詳しい説明書はこちら

更新情報

・クラッチピンの長さの情報を更新しました(2017/3/22)
  L-292000 40mm -> 48mm
  L-292003 22mm -> 32mm
  L-292005 52mm -> 64mm

・L-292135 / L-292136 :製造中止情報を追加しました(2018/10/16)

・L-392010 / L-692142 / L-693127 / L-293041 / L-692032:2019年12月31日をもって個別販売中止(2020/5/12)
