オズール製品 締込みトルク値一覧表

膝継手

3羽ソケットアダプタについている M5 固定ネジ10Nm-5mm
膝継手を遊動状態で使用している際には 解除ネジ5Nm-2.5mm
膝継手を二元機能レバーを機能させて使用する場合 固定ネジ手で絞める-2.5mm
固定解除ネジ5Nm-2.5mm

OP4 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
OHP3 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
中心ネジ 35Nm 8mm
OM8 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
OP5 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
中心ネジ 35Nm 8mm
OFM1 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
中心ネジ 35Nm 8mm
OFM2 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
膝継手を遊動状態で使用している際には 解除ネジ 5Nm 2.5mm
OH7 トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
中心ネジ 35Nm 8mm
PASO トルク値 ロックタイト 必要な道具
チューブクランプアダプタの受け口のネジ 16Nm 5mm
中心ネジ 35Nm 8mm
膝継手近位オスピラミッドアダプタ トルク値 ロックタイト 必要な道具
中心ネジ 40mm長 35Nm 8mm
膝継手近位IKFアダプタ オスピラミッド トルク値 ロックタイト 必要な道具
中心ネジ 27mm長 35Nm 8mm
ソケット直結ループアダプタ トルク値 ロックタイト 必要な道具
中心ネジ 29mm長 35Nm 8mm
3羽ソケット直結アダプタ トルク値 ロックタイト 必要な道具
中心ネジ 29mm長 35Nm 8mm
M5固定ネジ 10Nm 5mm
バランスニー トルク値 ロックタイト 必要な道具
ピンチボルト – 30mmチューブクランプ 15Nm 5mm
トータルショック 4400 トルク値 ロックタイト 必要な道具
ピンチボルト 8Nm 5mm
トータルショック 4410 トルク値 ロックタイト 必要な道具
調節ネジ 11Nm 410 4mm
マウク ニープラス トルク値 ロックタイト 必要な道具
膝ボール部取付ネジ 1Nm 2mm
4穴遠位取付ボルト(SHCS) 13Nm 243 5mm
4穴遠位取付ボルト(FHCS) 13Nm 243 4mm
マウク ニー共通部品 トルク値 ロックタイト 必要な道具
調節ネジ(ピストンロッドの上方軸) 3Nm 243 2.5mm
遠位シリンダースタッド 10Nm 243 6mm


足部

バリフレックス モジュラー / フレックスフット チータカテゴリートルク値ロックタイト必要な道具

LPローテート トルク値 ロックタイト 必要な道具
ピンチボルト – 30mmチューブクランプ 15Nm 243 4mm
ピンチボルト – 30mmチューブクランプ 8Nm 243 4mm
調整プラグ 243 6mm

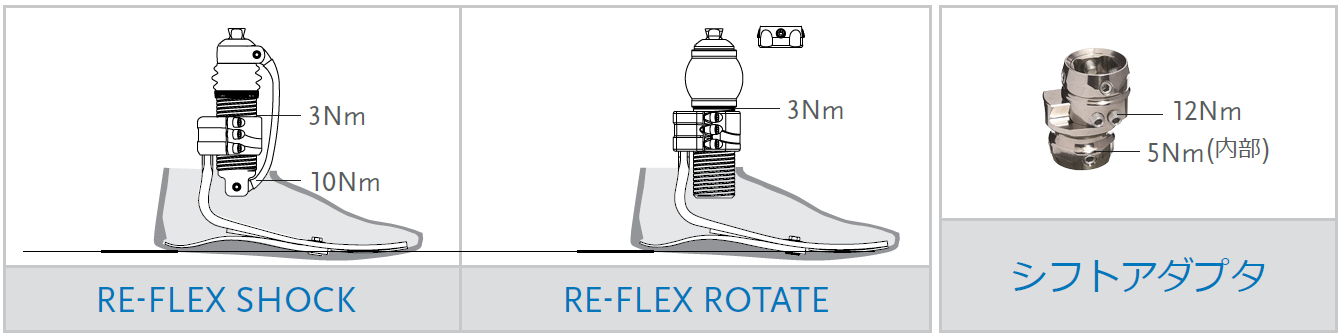

リフレックスショック / リフレックスローテート トルク値 ロックタイト 必要な道具
ピラミッドアダプタ 15Nm 243 4mm
クランプ 3Nm 243 4mm
バリフレックス / タラックス カテゴリー トルク値 ロックタイト 必要な道具
チューブキット取付ボルト カテゴリー 1-6 22Nm 410 1/2″
チューブキット取付ボルト カテゴリー 7-9 34Nm 410 9/16″
LPバリフレックス サイズ トルク値 ロックタイト 必要な道具
ラミネーションアダプタボルト 22-24 22Nm 410 13mm
ラミネーションアダプタボルト 25-30 34Nm 410 17mm
フレックスフット アシュア トルク値 ロックタイト 必要な道具
ガラス繊維チューブキット取付ボルト 22Nm 410 13mm
オスピラミッドアダプタ 22Nm 410 13mm
バランスフットJ トルク値 ロックタイト 必要な道具
オスピラミッドアダプタ 22Nm 410 13mm
Tコネクタボルト カテゴリー 1-6 33Nm 410 3/16″
Tコネクタボルト カテゴリー 7-9 45Nm 410 5/16″
イレーション サイズ トルク値 ロックタイト 必要な道具
取付ボルト 22-25 15Nm 242 5mm
取付ボルト 26-28 21Nm 242 6mm
チューブクランプボルト 11Nm 5mm
フレックスフット チータ カテゴリー トルク値 ロックタイト 必要な道具
ラミネーションコネクタ カテゴリー 1-6 22Nm 410 1/2″
ラミネーションコネクタ カテゴリー 7-9 34Nm 410 9/16″
フレックスフット チータ(エクストリーム/エクスエンド) トルク値 ロックタイト 必要な道具
Tコネクタボルト 45Nm 410 3/8″
フレックスラン with ナイキソール カテゴリー トルク値 ロックタイト 必要な道具
中央ボルト カテゴリー 1-6 41Nm 410 17mm
中央ボルト カテゴリー 7-9 43Nm 410 19mm
カーボンX アクティブヒール カテゴリー トルク値 ロックタイト 必要な道具
全製品 カテゴリー 1-6 14Nm 410 3/8″
全製品 カテゴリー 7-9 24Nm 410 7/16″
ボルト付オスピラミッド カテゴリー トルク値 ロックタイト 必要な道具
バリフレックスモジュラー・バリフレックス・タラックス カテゴリー 1-6 22Nm 410 13mm
バリフレックスモジュラー・バリフレックス・タラックス カテゴリー 7-9 34Nm 410 17mm
フレックスフット ジュニア アダプタ トルク値 ロックタイト 必要な道具
アライメント調節ネジ 4Nm 243 3mm
4穴アダプタ用ネジ 6Nm 243 3mm
ピンチボルト 5Nm 243 3mm

1つの製品は特定の個人の使用に限ります。
オズール製品と部品はISO10328の試験に合格しています。オズール製品同士、またはオズールが推奨する製品と組合せた場合にのみ、上記規格に適合します。義肢構造部品のご使用中に、異常や製品の磨耗が見られた場合、すぐに製品の使用を中止し、販売代理店に相談してください。オズール製品は特定の一人のユーザーの使用を前提として検査、設計しております。必ず一人のユーザーが使用し、複数のユーザーによる使用はお止めください。使用中に問題が生じましたら、速やかに販売店にご連絡ください。

保証について

全てのオズール製品はご納品時に材料、製造による不良がないことを約束いたします。故障の際には、通常の状況で適正にお使いの場合に限り、弊社出荷日より5日間以内は無償にて良品に交換、6日間以後は無償での交換・修理等により良品をお納めいたします。


保証期間の起算日は、弊社(パシフィックサプライ)から製作所さまへの出荷日といたします。保証のもとで製品の交換が必要となった場合には、交換用製品をできるだけ速やかに無償でお送りします。保証期間中の保証は、故障した製品の交換・修理等による良品を製作所さまが受領したことにより実施されたことといたします。


オズール製品はすべてISO10329に基づいた工学試験に合格しています。しかしながら、他社製品との組合せでは強度・安全性について保証することができません。安全性を考慮し、全ての部品をオズール製品で組立てることを強くおすすめいたします。他社製品との組合せの場合は恐れ入りますが、保証期間においても保証による無償修理等の対象外となりますので、あわせてご確認ください。


【お客さまの安心安全のためにフルセット補償のご案内】
弊社では、安全なオズール製品の使用をサポートする独自のフルセット補償を提供しております。
https://www.p-supply.co.jp/products/index.php?act=detail&pid=782


【製品の安全性について】
オズール社製品はISO10328に準拠した耐久性試験を行なっています(ライナーなど荷重がかからない製品は除く)
ISO10328は耐久性試験として200万回の負荷試験を要求しています。
200万回の耐久性試験は、1日あたり3,600~5,500歩程度歩行する、製品の最大耐荷重と同じ体重の標準的切断者が、2~3年間使用した場合に相当します(日本人の平均的体重の切断者が使用した場合、この期間は長くなると考えられますが、算出することが困難なため製品の最大耐荷重と同じ体重の標準的切断者のケースとして記載しております。ご了承のほどよろしくお願いいたします)。
製品を安全にお使いいただくため、年に1度は点検を実施していただき保証期間を経過した製品は、外見上の異常がない場合でも交換されることを推奨いたします。

保証期間内に不具合が発生した場合には、こちらのフォームにご記入の上、営業担当にご連絡ください

下腿用ライナー 保証期間(パシフィックサプライ出荷日からの期間)
下腿用 リラックスライナー 6ヶ月
Iceross®下腿用シールインVウェーブ 6ヶ月
Iceross®下腿用シールインX5 6ヶ月
Iceross®デルモシールイン 6ヶ月
Iceross®下腿用シールインX 6ヶ月
Iceross®下腿用シールインX ロッキング 6ヶ月
Iceross®下腿用シールインX専用シール 6ヶ月
Iceross®シールインX専用大腿下腿共通シール 6ヶ月
Iceross®シナジー ロック・クッション 9ヶ月
Iceross®スポーツ 9ヶ月
Iceross®アクティバ 9ヶ月
Iceross®デルモ ロック・クッション 6ヶ月
Iceross®コンフォート ロック・クッション 6ヶ月
Iceross®オリジナル カバー付き 6ヶ月
Iceross®オリジナル カバーなし 6ヶ月
大腿用ライナー 保証期間(パシフィックサプライ出荷日からの期間)
大腿用 リラックス 6ヶ月
大腿用 4シール 6ヶ月
Iceross®大腿用シールインX 6ヶ月
Iceross®大腿用シールインX専用シール 6ヶ月
Iceross®シールインX専用大腿下腿共通シール 6ヶ月
Iceross®大腿用シールインX5 6ヶ月
Iceross®大腿用シールインHSM 6ヶ月
Iceross®トランスフェモラル 6ヶ月
上肢用ライナー 保証期間(パシフィックサプライ出荷日からの期間)
Iceross®アッパーX 6ヶ月
小児用ライナー 保証期間(パシフィックサプライ出荷日からの期間)
Iceross®ジュニア 6ヶ月
スリーブ 保証期間(パシフィックサプライ出荷日からの期間)
Iceformスリーブ 3ヶ月
Iceross®スリーブ 3ヶ月
Iceross®バランス 1ヶ月
ゲニュスリーブ 3ヶ月
ライナーその他関連製品 保証期間(パシフィックサプライ出荷日からの期間)
Iceross®ポストオペライナー 6ヶ月
Iceross®MSSキャスティングライナー 6ヶ月
Iceross®ディスタルカップ 6ヶ月
ユニティ 保証期間(パシフィックサプライ出荷日からの期間)
ユニティポンプ(プロフレックスシリーズ、バランスフットS取付の場合) 36ヶ月
ユニティポンプ(プロフレックスシリーズ、バランスフットS以外の足部に取付の場合) 24ヶ月
ユニティバルブ 6ヶ月
ソケットシステム 保証期間(パシフィックサプライ出荷日からの期間)
ダイレクトソケット ツールキット(旧Icecast®アナトミー) 12ヶ月
Icelock® 保証期間(パシフィックサプライ出荷日からの期間)
Icelock®100シリーズ 12ヶ月
Icelock®200シリーズ 12ヶ月
Icelock®300シリーズ 12ヶ月
Icelock®400シリーズ 12ヶ月
Icelock®500シリーズ 6ヶ月
Icelock®544シリーズ 6ヶ月
Icelock®562シリーズ 12ヶ月
Icelock®600シリーズ 12ヶ月
Icelock®700シリーズ 12ヶ月
構造パーツ 保証期間(パシフィックサプライ出荷日からの期間)
スタンダードアダプタ 24ヶ月
ジュニアアダプタ 24ヶ月
固定式オフセットアダプタ 12ヶ月
高さ調整可能パイロン(標準)(ロング)(ジュニア) 24ヶ月
高強度パイロン 250mm・400mm 24ヶ月
膝継手:ダイナミックソリューション 保証期間(パシフィックサプライ出荷日からの期間)
トータルニー2000 24ヶ月(修理対応)
トータルニー2100 24ヶ月(修理対応)
4バーXC 18ヶ月
マウクニー 24ヶ月(修理対応)
マウクニープラス 24ヶ月(修理対応)
OP4(荷重ブレーキ付空圧膝継手) 24ヶ月(修理対応)
OP5(四軸空圧膝継手) 24ヶ月(修理対応)
OHP3(四軸空圧膝継手(回転中心位置調整機構付) 24ヶ月(修理対応)
OH7 24ヶ月(修理対応)
PASO 24ヶ月(修理対応)
膝継手:バランスソリューション 保証期間(パシフィックサプライ出荷日からの期間)
トータルニー1900 24ヶ月(修理対応)
ロッキングニー(単軸マニュアルロック膝継手) 12ヶ月
OM8(四軸膝継手(回転中心位置調整機構付)) 24ヶ月
OFM1(四軸膝継手(ロック切替機構付)) 24ヶ月
OFM2(単軸荷重ブレーキ付膝継手(ロック切替機能付)) 24ヶ月
膝継手関連パーツ 保証期間(パシフィックサプライ出荷日からの期間)
ターンテーブル 12ヶ月
トータルニー 伸展補助バネ部品 24ヶ月
衝撃吸収・回旋機構 保証期間(パシフィックサプライ出荷日からの期間)
プロフレックスST 36ヶ月
プロフレックスLP 36ヶ月
プロフレックスピボット 36ヶ月
リフレックスショック 36ヶ月
リフレックスローテート 36ヶ月
LPローテート 36ヶ月
トーションショックアダプタ 36ヶ月
プロフレックスLPトーション 36ヶ月
プロフレックスXCトーション 36ヶ月
オリジナル・多軸 保証期間(パシフィックサプライ出荷日からの期間)
プロフレックスモジュラー 36ヶ月
エクスプロア 36ヶ月
バリフレックス 36ヶ月
プロフレックスXC 36ヶ月
LPバリフレックス 36ヶ月
低衝撃タイプ 保証期間(パシフィックサプライ出荷日からの期間)
アンビシャス 36ヶ月
フレックスフット アシュア 36ヶ月
バランスフットJ 24ヶ月
フレックスフット バランス 12ヶ月
バランスフットS 36ヶ月
差高調整機能付き・足部切断 保証期間(パシフィックサプライ出荷日からの期間)
プロフレックスLPアライン 24ヶ月
フレックスサイム 36ヶ月
ショパール 36ヶ月
スポーツ足部 保証期間(パシフィックサプライ出荷日からの期間)
フレックスラン 12ヶ月
フレックスフット チータ 12ヶ月
フレックスフット チータ エクストリーム 12ヶ月
フレックスフット チータ エクステンド 12ヶ月
小児用膝継手 保証期間(パシフィックサプライ出荷日からの期間)
トータルニー ジュニア 24ヶ月(修理対応)
小児用足部 保証期間(パシフィックサプライ出荷日からの期間)
フレックスフット ジュニア 18ヶ月
小児用バリフレックス 18ヶ月
小児用チータ エクスプロア 18ヶ月
小児用チータ 18ヶ月
フレックスラン ジュニア with ナイキソール 18ヶ月
足部関連パーツ 保証期間(パシフィックサプライ出荷日からの期間)
フットカバー(EVA製) 6ヶ月
スペクトラソックス 2ヶ月
膝装具 保証期間(パシフィックサプライ出荷日からの期間)
フレームおよびヒンジ 24ヶ月
織物類(内張りやストラップ(バックル含む)など) 6ヶ月
バイオニック技術 保証期間(パシフィックサプライ出荷日からの期間)
リオニー 2021年1月よりオズールジャパン合同会社さまが専門的サービスおよび販売を行うこととなりました。 オズールジャパン合同会社さまへ直接お問い合わせください。 https://www.ossur.com/ja-jp/contact-us
リオニーXC
プロプリオフット
リオニー用バイオニックプロテクタ
リオニー用充電器
i-limb シリーズ 保証期間(パシフィックサプライ出荷日からの期間)
i-limb quantumハンド 2021年1月よりオズールジャパン合同会社さまが専門的サービスおよび販売を行うこととなりました。 オズールジャパン合同会社さまへ直接お問い合わせください。 https://www.ossur.com/ja-jp/contact-us
i-limb ultraハンド
i-digits quantum
i-limb 付属部品*
i-limb 装飾カバー

製造中止品

保証期間(パシフィックサプライ出荷日からの期間)
下腿用 プロテクトケア ロックライナー 6ヶ月
下腿用 センシティブライナー 6ヶ月
下腿用 アスパイアライナー 6ヶ月
下腿用 プロテクトケア クッションライナー 6ヶ月
バランスニー 24ヶ月
モノロック(単軸マニュアルロック膝継手 アルミ) 24ヶ月
バリフレックスモジュラー 36ヶ月
バリフレックスXC 36ヶ月
タラックス 36ヶ月
DPフレクション 24ヶ月
イレーション 12ヶ月
クイックアライン 36ヶ月
トータルショック4400・4410 12ヶ月
