ICELOCK® 600 シリーズ

・ 軽量、とても低い構造的高さ
・ 製作ツールにより、効率的な製作可能
・ 高い剛性、耐久性
・ 装着者の体重166kgまで対応(チタン製の場合)
・ 簡単に交換可能
・ ソケット内部より取り外し可能
・ すべての衝撃度の方に対応

>>オズール社ダミー部品仕様変更のご案内

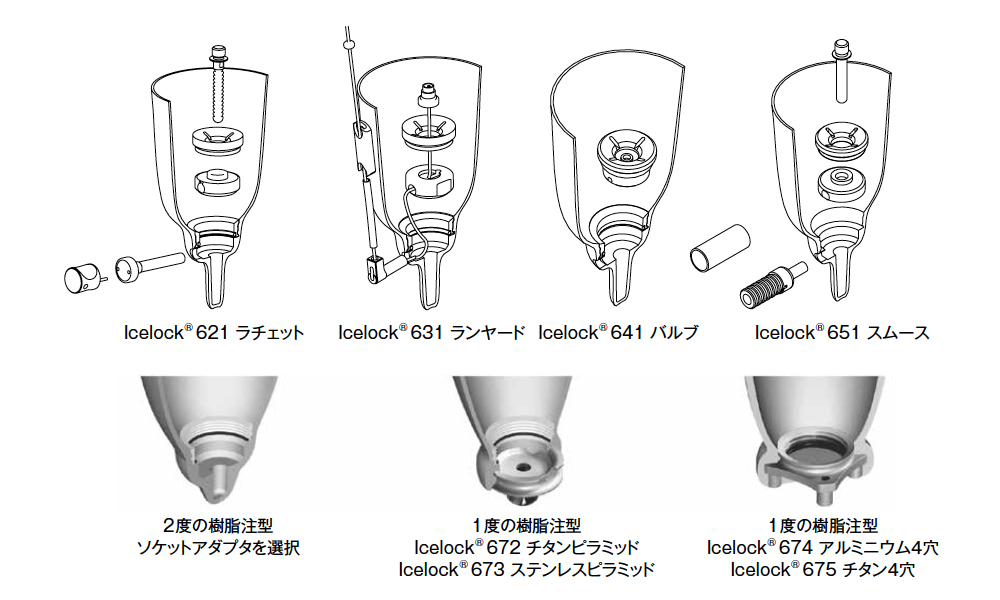

構成図

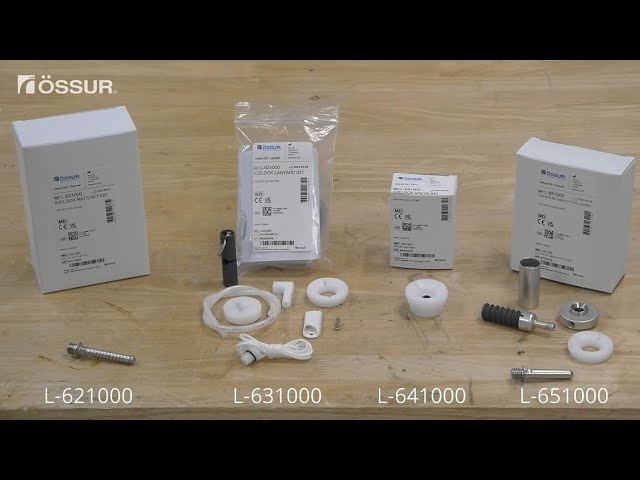

Icelock® 600 シリーズ 製品情報

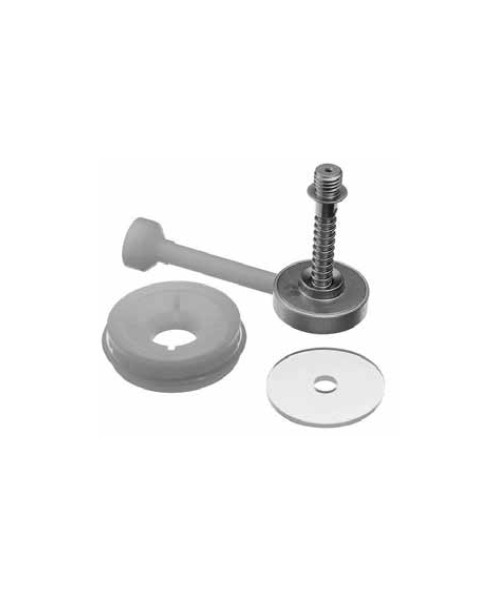

アイスロック621 ラチェット式ロック

メーカー品番 製品名 構造的高さ 重量
L-621000 Icelock® 621 ラチェット(アダプタなし) 15mm 59g
オズール L-621000
殻 ・義足・その他・ライナーロックアダプタ
骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥30,900

アイスロック631 ヒモ式ロック

メーカー品番 製品名 構造的高さ 重量
L-631000 Icelock® 631 ランヤード(アダプタなし) 15mm 49g
オズール L-631000
殻 ・義足・その他・ライナーロックアダプタ
骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥29,200

アイスロック641 バルブ式ロック

メーカー品番 製品名 構造的高さ 重量
L-641000 Icelock® 641 バルブ(アダプタなし) 15mm 40g
オズール L-641000
殻 ・義足・その他・吸着バルブ
骨格・義足・その他・吸着バルブ
令和4年度 完成用部品価格 ¥14,700

アイスロック651 スムースロック

メーカー品番 製品名 構造的高さ 重量
L-651000 Icelock® 651 スムース(アダプタなし)* 15mm 68g

*L-680000 製作キットをご使用ください

オズール L-651000
殻 ・義足・その他・ライナーロックアダプタ
骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥40,300

Icelock® 680 製作キット(再利用可能) ※アイスロック600シリーズ専用のダミーキットです

メーカー品番 製品名
L-680000 Icelock® 680 製作キット(再利用可能)

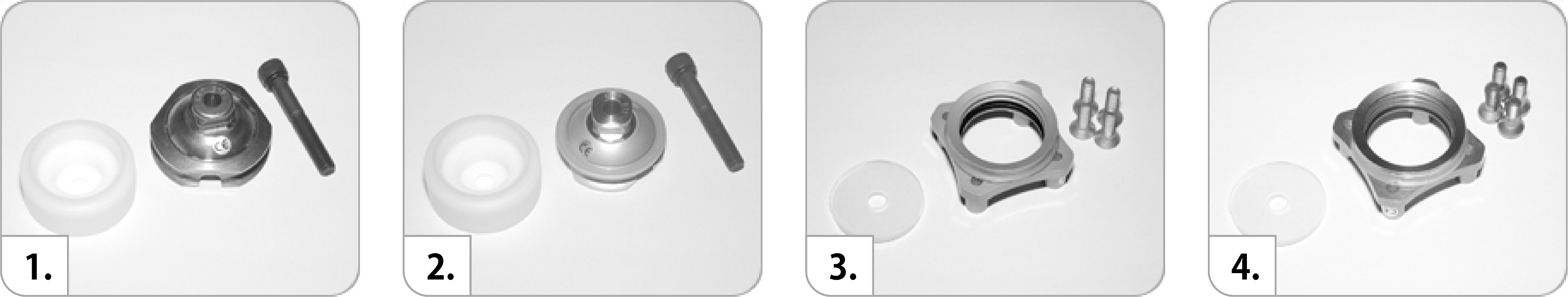

アイスロック600用 アダプタ

メーカー品番 製品名
L-661000 Icelock®600シリーズ専用取り付け用スペーサー

*必ずIcelock®600シリーズと併用してください。

オズール L-661000 骨格・義足・義足調整用部品・コネクタ・四穴・その他
令和4年度 完成用部品価格 ¥28,600

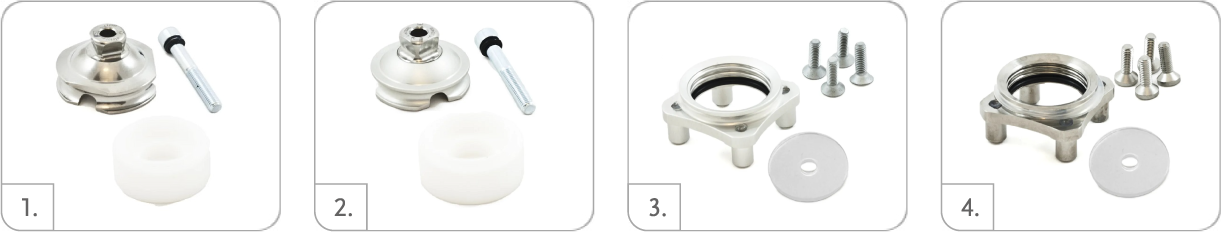

アイスロック600シリーズ672 チタン製ピラミッド

メーカー品番 製品名 体重制限 重量(すべてのパーツ)
L-672000 Icelock® 672 チタンピラミッド 166kg 158g
オズール L-672000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド
令和4年度 完成用部品価格 ¥34,500

アイスロック600用 ステンレスピラミッド673

メーカー品番 製品名 体重制限 重量(すべてのパーツ)
L-673000 Icelock® 673 ステンレスピラミッド 100kg 137g
オズール L-673000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド
令和4年度 完成用部品価格 ¥15,400

アイスロック674 4穴アルミニウム


メーカー品番 製品名 体重制限 構造的高さ
L-674000 Icelock® 674 アルミニウム 4穴 100kg23mm
オズール L-674000 骨格・義足・義足調整用部品コネクタ・ソケットアダプタ・四穴
令和4年度 完成用部品価格 ¥15,700

アイスロック675 4穴チタン


メーカー品番 製品名 体重制限構造的高さ
L-675000 Icelock® 675 チタン 4穴 166kg23mm
オズール L-675000 骨格・義足・義足調整用部品コネクタ・ソケットアダプタ・四穴
令和4年度 完成用部品価格 ¥34,200

リリースキー

メーカー品番 製品名
L-692016 リリースピンの取り付け工具

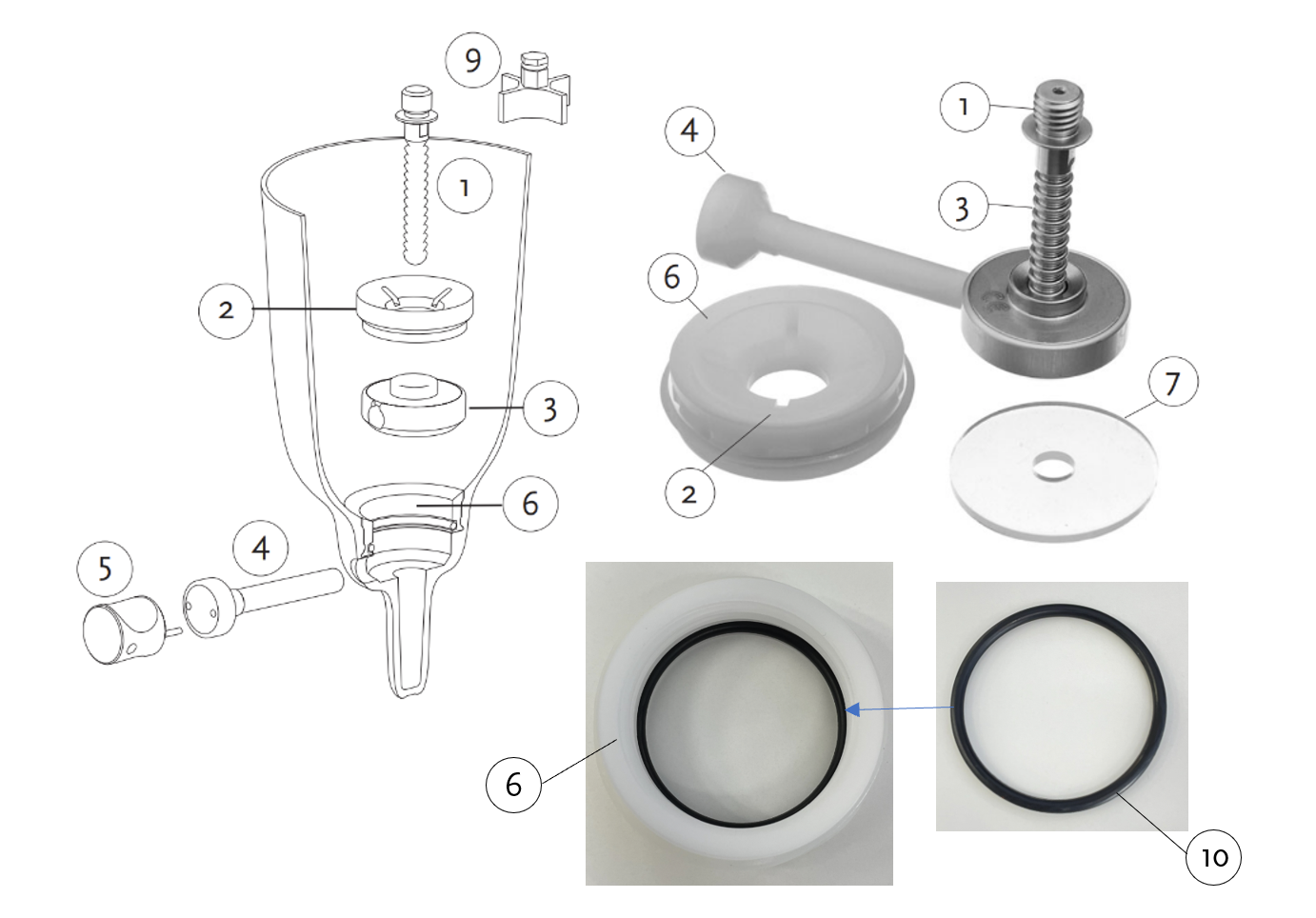

ICELOCK® 621用部品

メーカー品番 製品名
L-692022 Icelock®600用ファブリケーションリング(Oリング・シリコンリング付き)
L-693125 ファブリケーションリング用Oリング 35×2.5
L-692020 ラチェットロック本体
L-692110 ファンネル
L-692027 解除ユニット(長)
L-192000 ラチェットピン(標準・キャップ付き) 長さ52mm、13ノッチ
L-192003 ラチェットピン(短・キャップ付き) 長さ34mm、7ノッチ
L-192005 ラチェットピン(長・キャップ付き) 長さ65mm、17ノッチ
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません

>詳しい説明書はこちら

オズール L-19200 殻・義足・その他・ライナーロックアダプタ / 骨格・義足・その他・ライナーロックアダプタ・クラッチロック
令和4年度 完成用部品価格 ¥10,200

ICELOCK® 631用部品

メーカー品番 製品名
L-692022 ファブリケーションリング(Oリング・シリコンリング付き)
L-693125 ファブリケーションリング用Oリング 35×2.5
L-692025 ランヤード用ボトムアタッチメント
L-692110 ファンネル
L-392018 ランヤードコード(結合ネジ付き)(素材-中:ダイニーマ(高強力ポリエチレン繊維)/外:ナイロン)
L-393012 ランヤードコードカバー 40cm
L-392010 クリート(留め具)(カバー・リベット付き) ※個別販売は対応しておりません
L-392016 引手
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません
L-392117 ランヤードエルボ(L型曲り)

>詳しい説明書はこちら

ICELOCK® 641用部品

メーカー品番 製品名
L-692022 ファブリケーションリング(Oリング・シリコンリング付き)
L-693125 ファブリケーションリング用Oリング 35×2.5
L-641100 Icelock®641 排出バルブ/適合キット
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません

>詳しい説明書はこちら

ICELOCK® 651用部品

メーカー品番 製品名
L-692022 ファブリケーションリング(Oリング・シリコンリング付き)
L-692110 ファンネル
L-693506 スムースピン 全長43mm(ライナーに入るネジ部10㎜を含む)
L-693507 スムースピン(標準) 全長53㎜(ライナーに入るネジ部10㎜を含む)
L-693508 スムースピン 全長63㎜(ライナーに入るネジ部10㎜を含む)
L-693509 スムースピン 全長75㎜(ライナーに入るネジ部10㎜を含む)
L-692505 スムースロック
L-693504 プッシュボタン用保護スリーブ
L-692501 解除ユニット
L-693502 プッシュボタン
L-693503 防塵キャップ
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません

>詳しい説明書はこちら

ICELOCK® 672 チタンピラミッド用部品

メーカー品番 製品名
L-692135 チタンピラミッド ※2018年9月30日 製造中止
L-692142 ピラミッドキャップ ※個別販売は対応しておりません
L-692032 ピラミッドボルト(Oリング付き) ※個別販売は対応しておりません
L-693127 ピラミッドボルト用Oリング 8×2 ※個別販売は対応しておりません
L-693115 シリコンリング ※個別販売は対応しておりません
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません

ICELOCK® 673 ステンレスピラミッド用部品

メーカー品番 製品名
L-692030 ステンレスピラミッド ※2018年9月30日 製造中止
L-692135 チタンピラミッド ※2018年9月30日 製造中止
L-692142 ピラミッドキャップ ※個別販売は対応しておりません
L-692032 ピラミッドボルト(Oリング付き) ※個別販売は対応しておりません
L-693127 ピラミッドボルト用Oリング 8×2
L-693115 シリコンリング ※個別販売は対応しておりません
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません

ICELOCK® 674 アルミニウム4穴アダプタ用部品

メーカー品番 製品名
L-692037 アルミニウム製4穴アダプタ(Oリング付き)
L-293041 ネジ M6×20mm ※個別販売は対応しておりません ◆L-293042 にて代用可能
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません
L-693115 シリコンリング ※個別販売は対応しておりません

>詳しい説明書はこちら

ICELOCK® 675 チタン4穴アダプタ用部品

メーカー品番 製品名
L-692035 チタン製4穴アダプタ(Oリング付き)
L-693120 ネジ M6×20mm
L-693115 シリコンリング ※個別販売は対応しておりません
L-693112 シリコンシール *ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします(ロックダミー等に樹脂の進入を防ぐため) ※個別販売は対応しておりません

>詳しい説明書はこちら

ICELOCK® 680 組み立て工具・治具(すべて硬質ステンレス製)

メーカー品番 製品名
L-692010 ロックダミー(Oリング付き・小)
L-693127 ロックダミー用Oリング 8×2
L-692119 スチールガイド
L-692120 解除ダミー(標準)
L-692125 解除ダミー(長)
L-692130 ピンダミー(標準)
L-692133 ピンダミー(短)
L-693110 ピンダミーボルト
L-692015 六角ドライバー(Oリング付き)
L-692017 プラスドライバー(Oリング付き)
L-693126 六角・プラスドライバー用Oリング4×2

>詳しい説明書はこちら

更新情報

・L-693112(シリコンシール)の使用・目的を追記しました(2017/3/30)。

・L-674000、L-675000の構造的高さを追記しました(2017/3/30)。

・L-674000およびL-675000が平成29年度完成用部品へ新規認可されましたので、完成用部品価格を追加しました(2017/4/4)。

・L-692135 / L-692030 製造中止情報を追記しました(2018/10/16)。

・スムースピンの長さについて注記を加えました(2019/1/9)。

・L-392010 / L-692142 / L-693127 / L-693115 / L-693112 / L-293041 / L-692032:2019年12月31日をもって個別販売中止の情報を追記しました(2020/5/12)
