ICELOCK® 562 ハイブリッド【ICEROSS® 下腿用シールインX ロッキング専用】

取扱説明書

Icelock 562 ハイブリッドは、全ての活動レベルの方にご使用いただける、ICEROSS® 下腿用シールインX ロッキングライナー専用ロックです。

移動可能なシールリングと気密ソケットを組み合わせて使用します。このロックは、ピン式懸垂の利点とシールイン式懸垂の利点を組み合わせることにより、卓越した機能を発揮します。
ユーザーは、ピストン運動の軽減と回旋制御の向上というシールインによる利点を享受しながら、かつ使用に慣れた機械的接続による感覚のフィードバックも得続けることができます。

ロックの特徴
・「ピン式懸垂のみ」「シールイン式のみ」あるいは「ピン＋シールイン」を簡単に切り替えることができる
・オスピラミッド一体型で構造的高さが低い
・耐候性
・ユニティ対応
・ダイレクトソケット対応

断端容量の変化を安定させ、一日中快適なソケットの適合を得るには、シールインテクノロジーとユニティ排気システムを組み合わせてご使用することを推奨します。

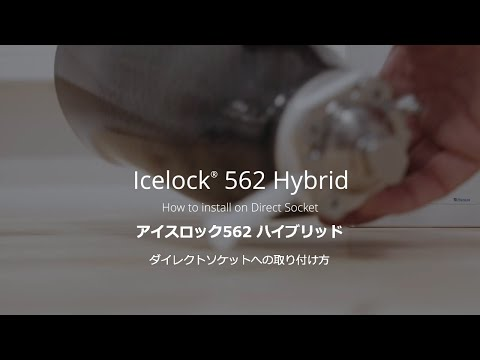

ダイレクトソケットへの取り付け方法

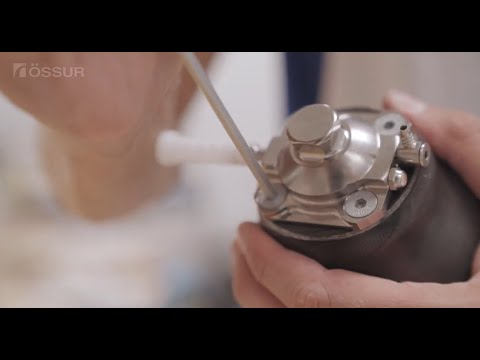

製作チュートリアル　本ソケット編

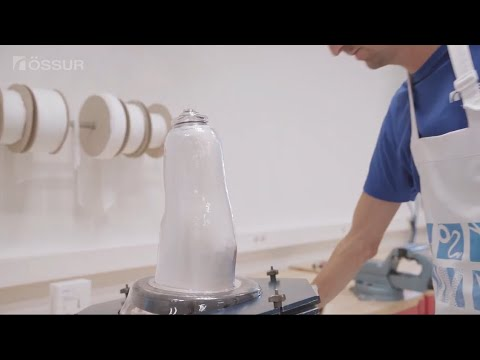

製作チュートリアル　チェックソケット編

製品情報

※令和6年度 Icelock 562 ハイブリッド（L-562000）は以下、4つの型番に分離しました。

ユニティ用

メーカー品番	製品名	体重制限	構造的高さ	重量
L-562000	Icelock 562 ハイブリッドユニティ	166kg	12mm	164g
L-562400	Icelock 562 ハイブリッドユニティダイレクトソケット用	166㎏	12mm	164g

>> アイコンの詳細はこちら

Icelock 562 ハイブリッドユニティ
オズール L-562000 骨格・義足・その他・ライナーロックアダプタ・クラッチロック: 令和7年度完成用部品価格 ¥83,000
Icelock 562 ハイブリッドユニティダイレクトソケット用
オズール L-562400 骨格・義足・その他・ライナーロックアダプタ・クラッチロック: 令和7年度完成用部品価格 ¥73,300

吸着(シールイン)用

メーカー品番	製品名	体重制限	構造的高さ	重量
L-562500	Icelock 562 ハイブリッドパッシブバキューム	166kg	12mm	164g
L-562410	Icelock 562 ハイブリッドパッシブバキューム　ダイレクトソケット用	166㎏	12mm	164g

>> アイコンの詳細はこちら

Icelock 562 ハイブリッドパッシブバキューム
オズール L-562500 骨格・義足・その他・ライナーロックアダプタ・クラッチロック: 令和7年度完成用部品価格 ¥80,500
Icelock 562 ハイブリッドパッシブバキューム　ダイレクトソケット用
オズール L-562410 骨格・義足・その他・ライナーロックアダプタ・クラッチロック: 令和7年度完成用部品価格 ¥70,900

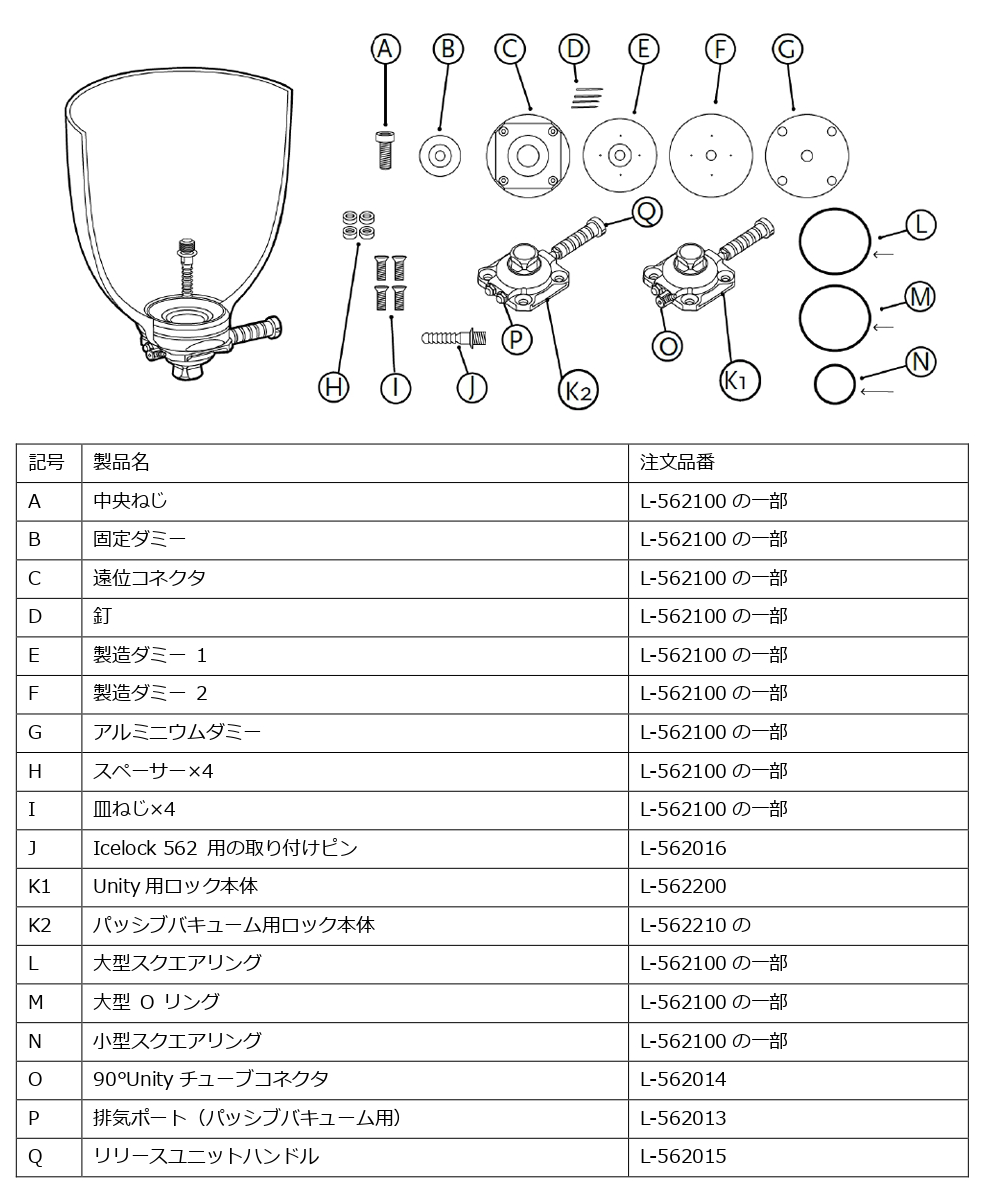

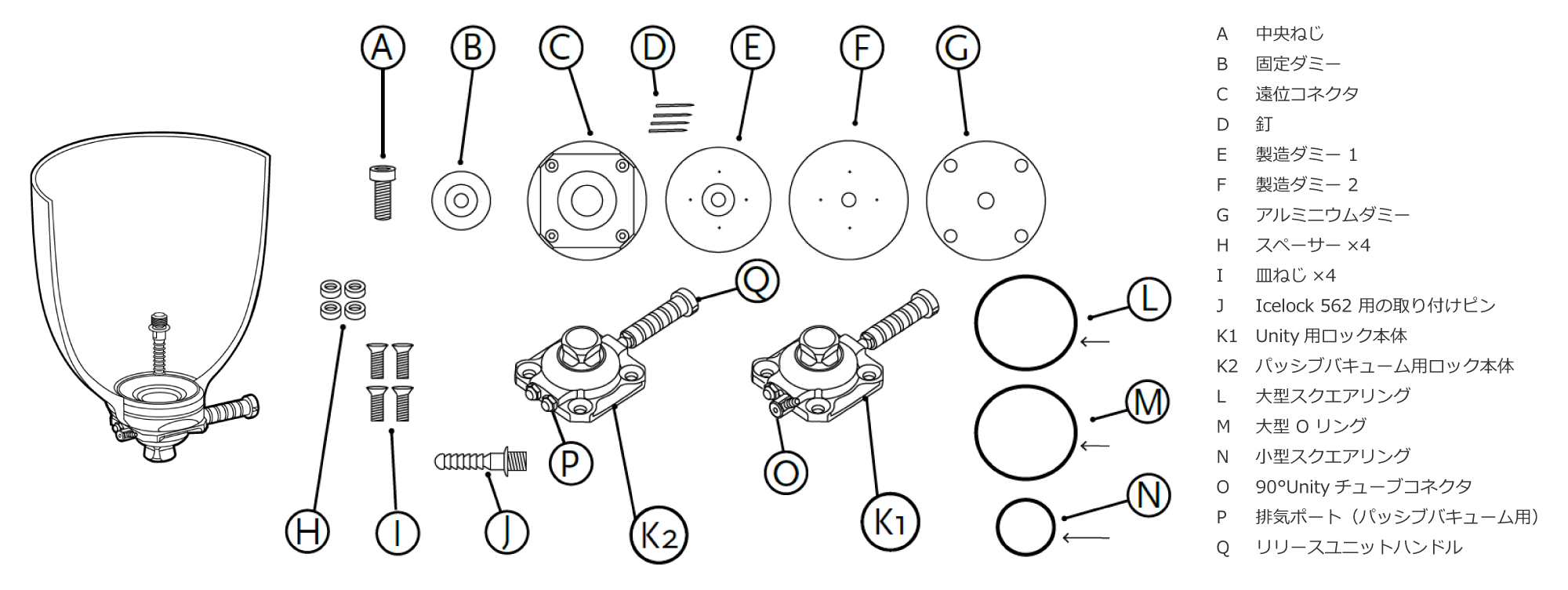

Icelock 562用部品

メーカー品番	製品名	記号
L-562100	組み立てキット遠位コネクタ ×1、固定ダミー ×1、製作ダミー1と2 ×1、中心ネジ ×1、ネジ ×4、スペーサー ×4、釘 ×4、アルミニウムダミー ×1、スクエアリング大 ×1、Oリング大 ×1、スクエアリング小 ×1	A~I,L,M,N
L-562200	ユニティ用ロックキットロック本体、解除ボタンと90°ユニティコネクタを含む ×1、ピン ×1、排出ポート ×1、ネジ ×4	K1
L-562210	吸着用ロックキットロック本体、解除ボタン ×1、ピン ×1、排出ポート ×2、ネジ ×4	K2
L-562300	スペアパーツキット排気バルブ×4、Oリング×2、銅製フィルター×4	–
L-562013	排出ポート（排気吸着用）	P
L-562014	90°ユニティチューブコネクタ	O
L-562015	リリースユニットハンドル	Q
L-562016	Icelock 562 アタッチメントピン	J

更新情報

・2020年4月販売当初は、Icelock562ハイブリッドには、シールインと組み合わせてロック式機構を使用するためのすべてのパーツ、およびユニティを使用するためのパーツが含まれておりましたが、仕様変更により、４種類のキットになりました(2020/12/2)
・令和4年度完成用部品として認可されましたので、完成用部品価格を掲載しました(2020/4/1)
