対象者

切断レベル

股関節離断・大腿切断・膝関節離断・下腿切断

義足に加わる衝撃

エクストリーム

体重制限

147kg

足部情報

カテゴリー	1-9
サイズ	各カテゴリー1サイズずつ
足部重量	512g

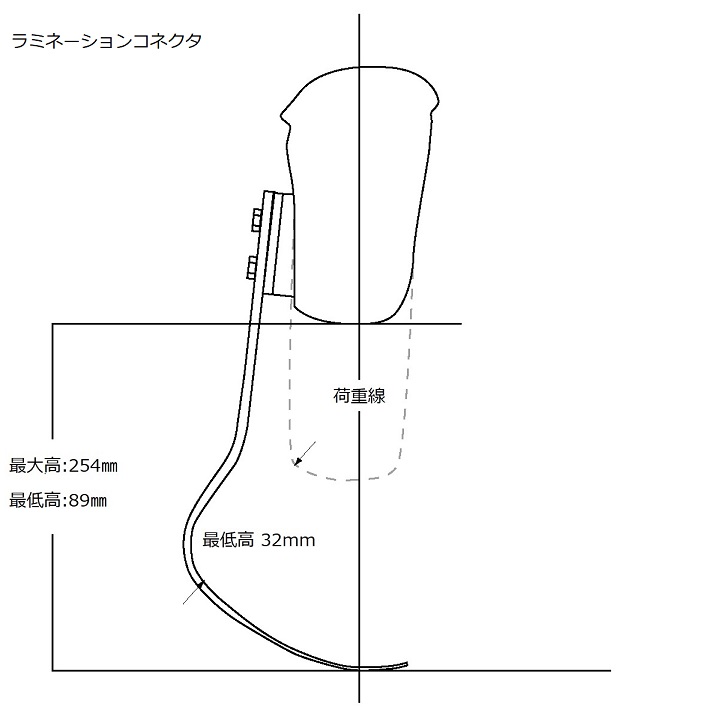

最大構造的高さ	254mm
最小構造的高さ	89mm
選択可能なアダプタ	ラミネーションコネクタ

注文情報

カテゴリー選択表

衝撃度／体重（kg）	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147
エクストリーム	1	2	3	4	5	6	7	8	9

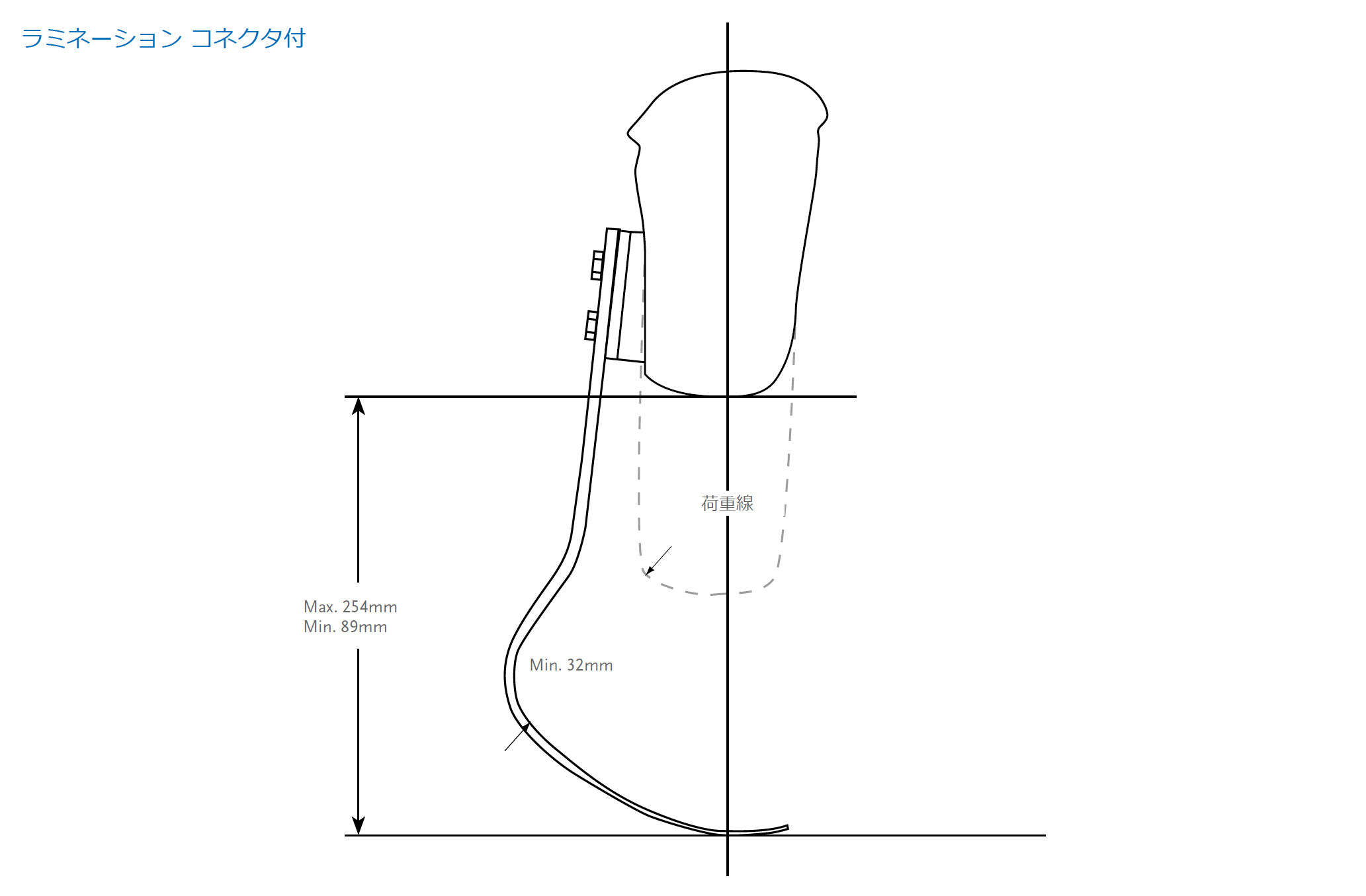

製品寸法

キット

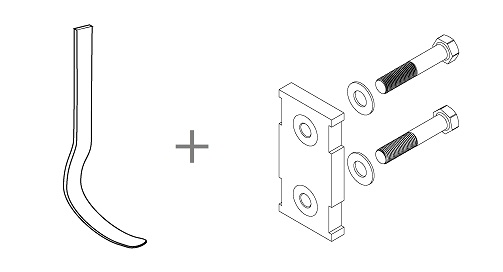

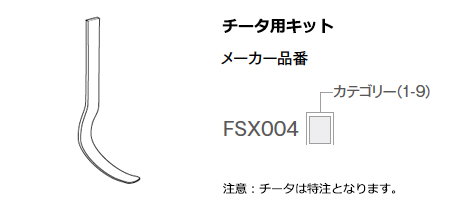

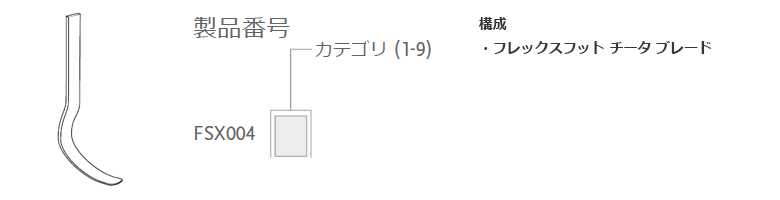

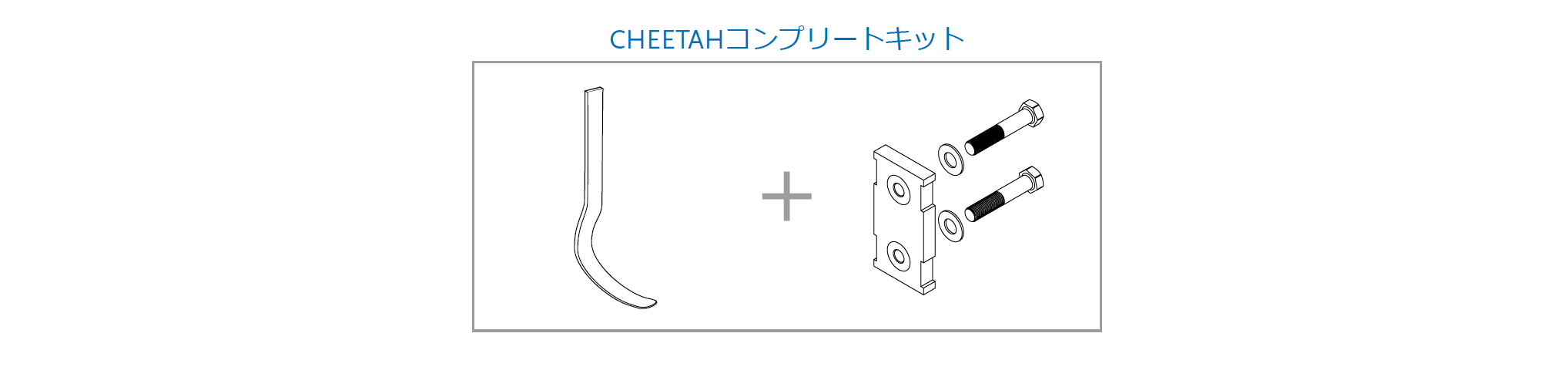

チータ キット

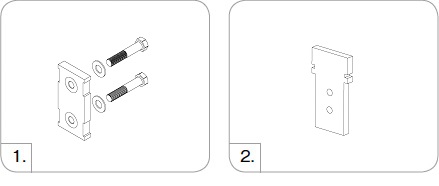

ラミネーションコネクタキット

メーカー品番	製品名	カテゴリー
FSX50009	ラミネーションコネクタキット	1-9

構成
・コネクタ
・アライメントウェッジ(2°, 4°, 6°, 8°)
・アタッチメントハードウェア ・ラミネーションキット（＊樹脂のみのメーカー品番：CM160009）

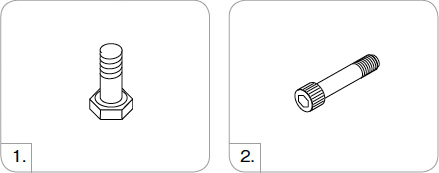

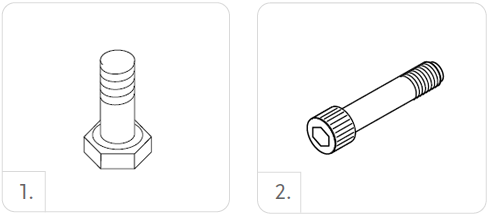

ラミネーションコネクタ用アタッチメントボルト

図	メーカー品番	製品名	サイズ	カテゴリー
1.	CM130218	ラミネーションコネクタ用アタッチメントボルト	5/16″-24 x 1 1/2″	1-6
1.	CM130213	ラミネーションコネクタ用アタッチメントボルト	3/8″-24 x 1 3/4″	7-9
2.	CM130305	パイロンコネクタ用アタッチメントボルト	5/16″-24 x 1 1/2″	1-6
2.	CM130304	パイロンコネクタ用アタッチメントボルト	3/8″-24 x 1 3/4″	7-9

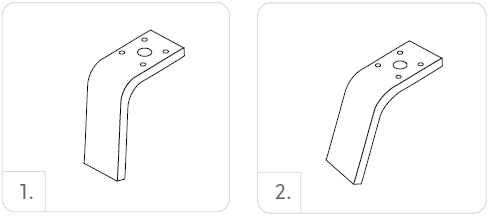

L字ブラケット

図	メーカー品番	製品名	カテゴリー
1.	FSX50005	L字 5°ブラケット キット	1-6
2.	FSX50006	L字 20°ブラケット キット	1-6

キット構成
・L字 5°ブラケット ・ピラミッド取付用ハードウェア ・アライメントウェッジ ・アライメントハードウェア

ハードウェアキット

メーカー品番	長さ	重量	サイズ	カテゴリー
CM100054	8mm	108g	x 2-1/2″	1-6
CM100055	10mm	144g	x 2-1/2″	7-9

構成
・ボルト
・ナット
・球状ワッシャー
・平面ワッシャー

アライメントウェッジ

メーカー品番	製品名	カテゴリー
CM140502	アライメントウェッジ2°	1-9
CM140505	アライメントウェッジ4°	1-9
CM140508	アライメントウェッジ6°	1-9
CM140511	アライメントウェッジ8°	1-9

更新情報

・品名変更しました（Tコネクタ用ハードウェアキット⇒ハードウェアキット）（Tコネクタと本製品を併用するケースは非常に少なく、混乱を招くことを防ぐため）（2017/1/18）
・ラミネーションコネクタキットの情報を最新化しました（メーカー品番：FSX50009へ修正、ラミネーションキットの樹脂のメーカー品番を追記）（2018/4/10）
・メーカー希望小売価格を追記しました(2020/7/13)
