フレックスサイム（完成用部品）

取扱説明書

フレックスサイムは、Carbon-X®アクティブヒールとアライメントオプションを備え、非常に低い構造的高さを実現します。

カーボンフットモジュールとアクティブに変形するカーボンヒールが一体になった足部で、改良されたアライメントアダプタにより、ML／AP方向の角度調整が可能です。

特にサイム切断術およびピロゴフ切断術を受けた方、または長断端の下腿切断ユーザー向けに設計されています。

完成用部品情報

フレックス　サイム オズール SLP0/FSE0 骨格・義足・足部・A SACH足部・SACH: 令和7年度完成用部品価格 ¥446,000

対象者

切断レベル

足関節離断

義足に加わる衝撃

低・中・高

体重制限

166kg

足部情報

カテゴリー	サイズ22-24:カテゴリー1-6 サイズ25-30:カテゴリー1-9
サイズ	22-30
足部重量(27cm)	528g(フットカバー含む)

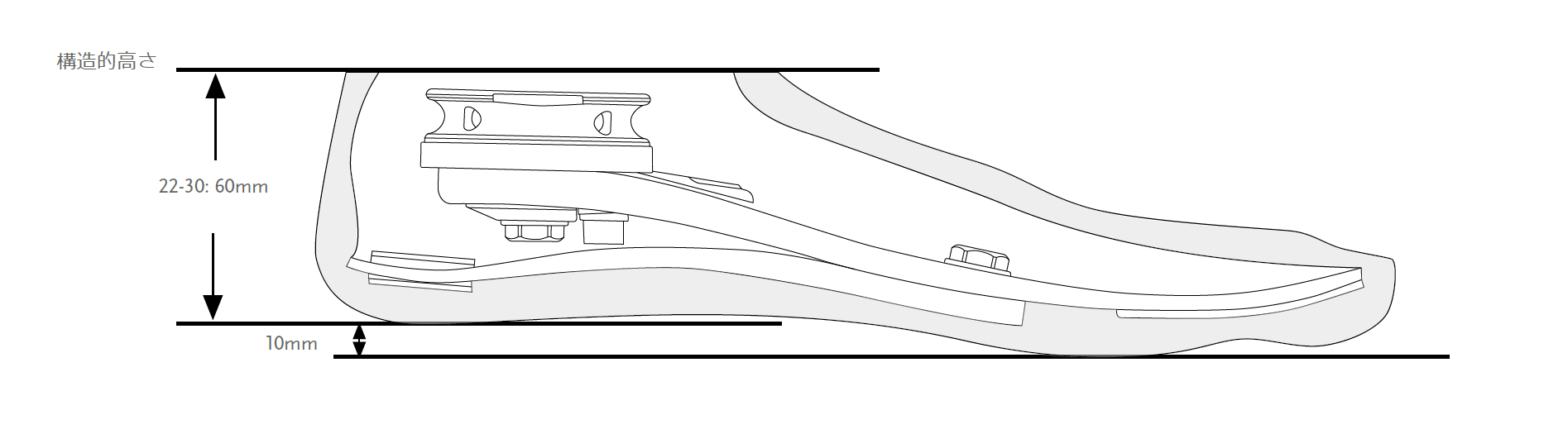

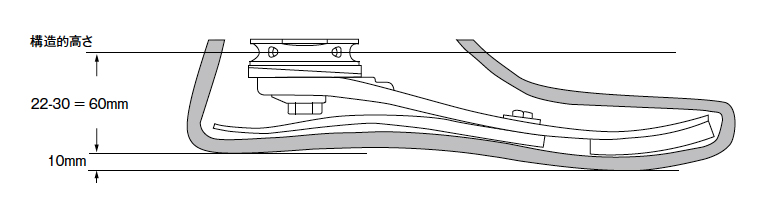

構造的高さ(27cm)	60mm(フットカバー含む)
差高	10mm
選択可能なアダプタ	ダイレクトラミネーションアダプタ

特徴アイコン

>> アイコンの詳細はこちら

カテゴリー選択表

衝撃度/体重(kg)	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147	148-166
低	1	1	2	3	4	5	6	7	8	9
中	1	2	3	4	5	6	7	8	9	該当なし
高	2	3	4	5	6	7	8	9	該当なし	該当なし

ご提供できるカテゴリーとサイズの組合せ一覧

足のサイズ(cm)　/　カテゴリー	1	2	3	4	5	6	7	8	9
22cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
23cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
24cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
25cm	○	○	○	○	○	○	○	○	○
26cm	○	○	○	○	○	○	○	○	○
27cm	○	○	○	○	○	○	○	○	○
28cm	○	○	○	○	○	○	○	○	○
29cm	○	○	○	○	○	○	○	○	○
30cm	○	○	○	○	○	○	○	○	○

製品寸法

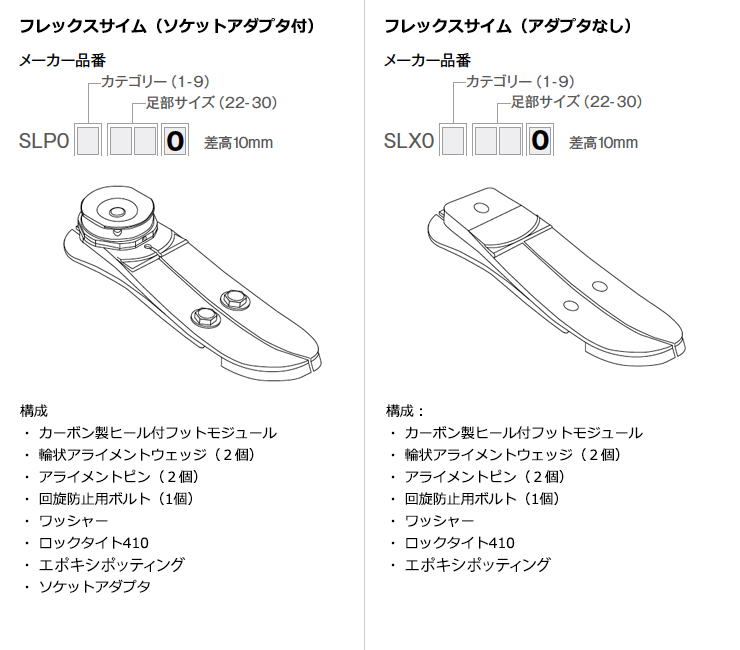

キット

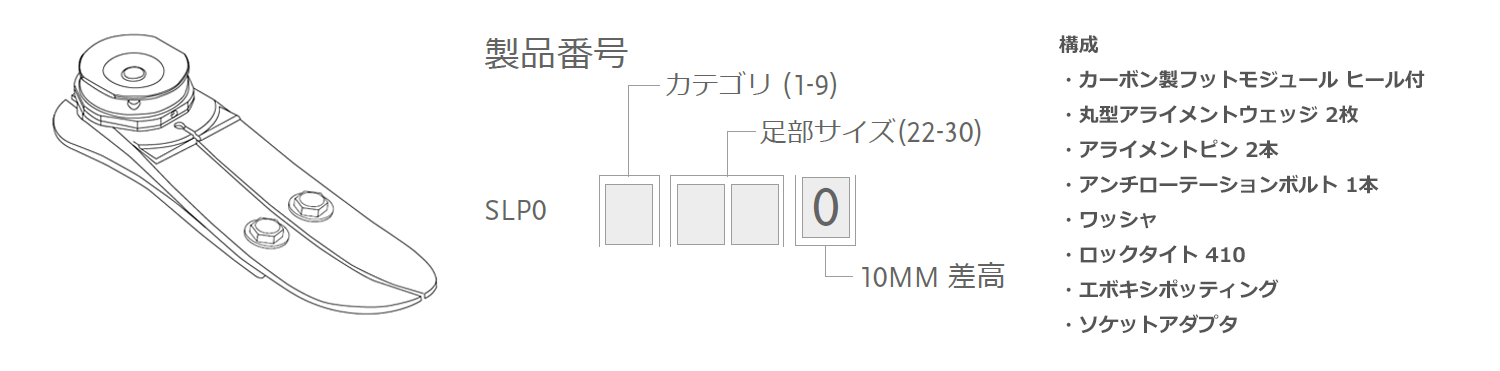

フレックスサイムソケットアダプタ付（メーカー品番：SLP0xy0*）

*x=カテゴリ（1-9）y=足部サイズ（22-30）※カテゴリ3、足部サイズ26の場合はSLP03260となります。

フレックスサイムアダプタなし（メーカー品番：SLX0xy0*）

*x=カテゴリ（1-9）y=足部サイズ（22-30）※カテゴリ3、足部サイズ26の場合はSLX03260となります。

部品

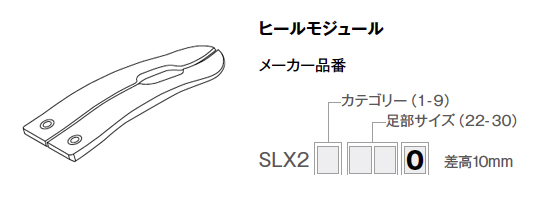

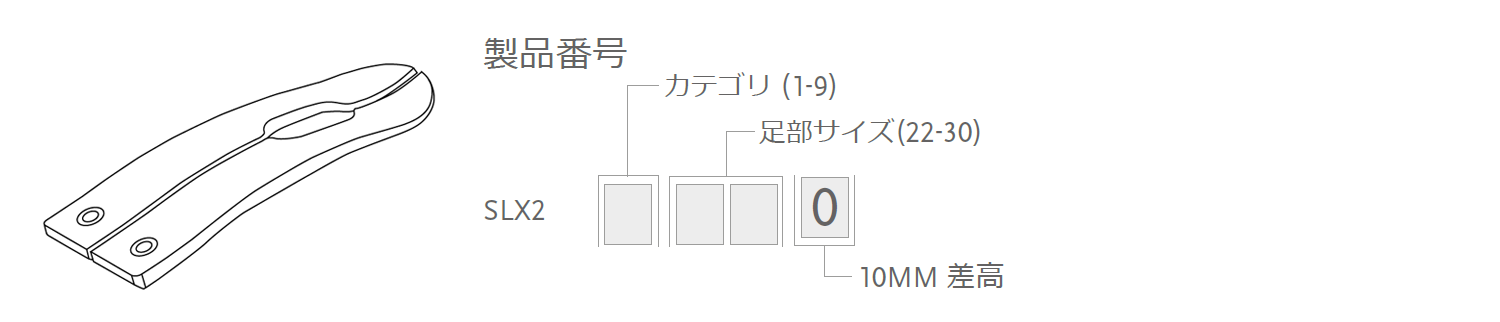

ヒールモジュール（メーカー品番：SLX2xy0*）

*x=カテゴリ（1-9）y=足部サイズ（22-30）※カテゴリ3、足部サイズ26の場合はSLX23260となります。

アライメントディスクキット

メーカー品番	足部サイズ	カテゴリー
SLP30001	22-24	1-6
SLP30002	25-27	1-6
SLP30003	28-30	1-6
SLP30004	25-27	7-9
SLP30005	28-30	7-9

丸型アライメントウェッジ 2枚
アライメントピン 2本
アンチローテーションボルト 1本
ワッシャ
ロックタイト 410

ラミネーション用キット

メーカー品番	足部サイズ	カテゴリー
SLP30011	22-24	1-6
SLP30012	25-27	1-6
SLP30013	28-30	1-6
SLP30014	25-27	7-9
SLP30015	28-30	7-9

構成

インサート付ソケットアダプタ
エポキシポッティング

インサート付ソケットアダプタ

メーカー品番	足部サイズ	カテゴリー
SLX50001	22-24	1-6
SLX50002	25-27	1-6
SLX50003	28-30	1-6
SLX50004	25-27	7-9
SLX50005	28-30	7-9

ヒールモジュール固定用ハードウェアキット

メーカー品番	長さ	サイズ	カテゴリー
CM150004	18mm	6mm	1-6
CM150005	18mm	8mm	7-9

構成

ボルト
ワッシャー

ヒールモジュール中央ボルト

メーカー品番	足部サイズ	ボルトサイズ	カテゴリー
SLX30021	22-27	M12	1-6
SLX30022	25-27	M14	7-9
SLX30022	28-30	M14	1-6
SLX30024	28-30	M16	7-9

回旋防止用ボルトキット

メーカー品番	足部サイズ	ボルトサイズ
SLX30005	22-27	M6
SLX30007	28-30	M8

構成

ボルト
ワッシャー

調節用ウェッジキット

メーカー品番	足部サイズ	カテゴリー
CM150011	22-30	1-9

構成

調節用ウェッジ(3枚)
接着剤

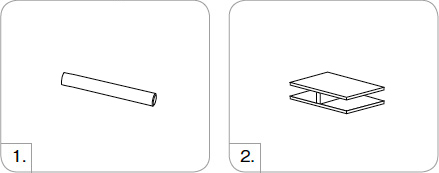

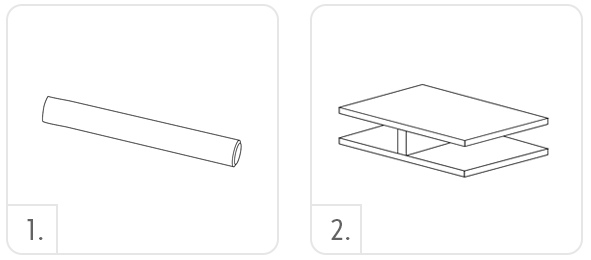

図	メーカー品番	製品名
1.	SLX30006	アライメントピン
2.	CM140003	ヒールディバイダー
	CM160009	エポキシポッティング

フットカバー・ソックス

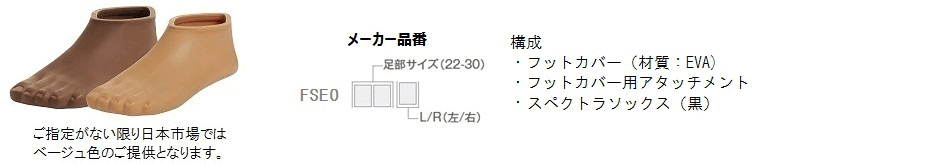

フットカバーキット（メーカー品番：FSE0yz*）

*y=足部サイズ（22-30）z=L/R（左/右）※足部サイズ26、右の場合はFSE026Rとなります。

フットカバー
オズール FSO0
骨格・義足・その他・その他の部品・A フットカバー・A フットカバー: 令和7年度完成用部品価格 ¥29,100

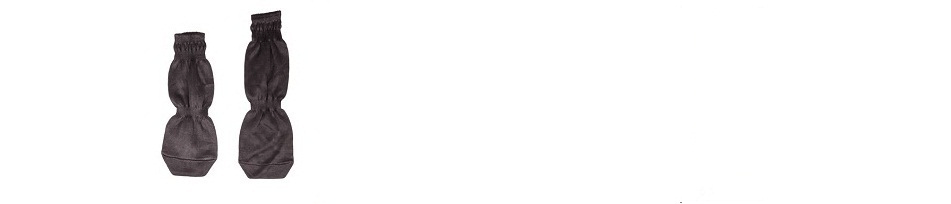

スペクトラソックス

足部を保護し、フットモジュールとフットカバーの間に発生するノイズを防止するためのカバーとして使用。

メーカー品番	説明	サイズ	カラー
FSEL60001	スペクトラソックス小 1本	22-25	黒
FSEL60002	スペクトラソックス大 1本	26-30	黒

スペクトラソックス
オズール FSEL6000
骨格・義足・その他・その他の部品・B スペクトラソックス・B スペクトラソックス: 令和7年度完成用部品価格 ¥4,550

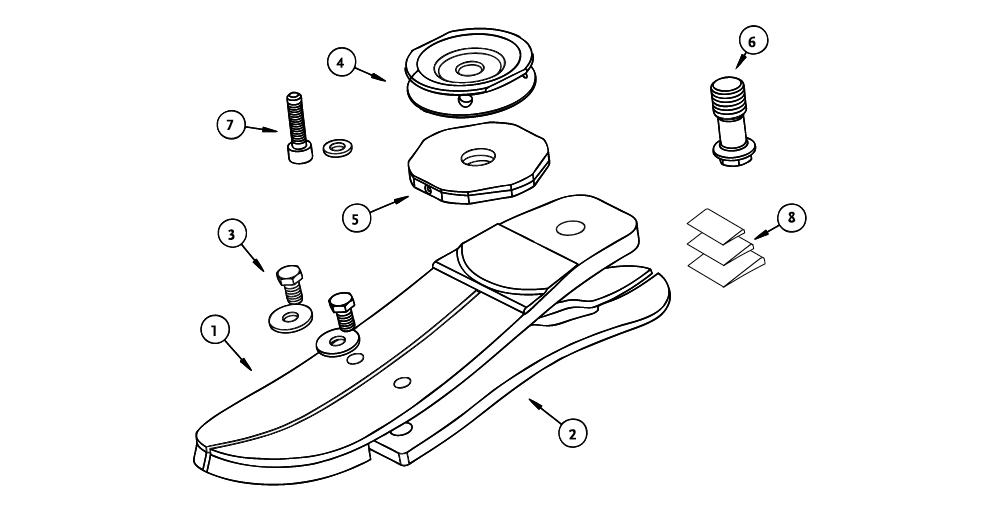

構成図

	構成部品
1.	フットモジュール
2.	ヒール部
3.	ヒール固定用ハードウェアキット
4.	ソケットアダプタ
5.	アライメントディスクキット
6.	中央ボルト
7.	回旋防止用ボルトキット
8.	調節用ウェッジキット

更新情報

・新しいフットカバーキットの情報に更新しました。それに伴いフレックスフットスペクトラソックス（黒）を追記しました（2018/3/5）
