対象者

切断レベル

大腿切断・下腿切断

義足に加わる衝撃

弱い・中程度・強い

体重制限

166kg

製品情報

足部情報

カテゴリー	1-9
サイズ	22-30cm
足部重量(27cm)	670g(ピラミッド・フットカバー含む)
構造的高さ(27cm)	155mm(フットカバー・オスピラミッド含)
差高	10mm
選択可能なアダプタ	オスピラミッド

ユニティ バキュームシステム情報(ご注文時に組合せ)

最大吸着圧	-23inHg(-600mmHg)
通常使用圧	-16-20inHg
システム重量(足部含まず)	91g(ポンプ、ソケットバルブ、チューブ含む)

カテゴリー選択表

衝撃度／体重(kg)	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147	148-166
弱い	1	1	2	3	4	5	6	7	8	9
中程度	1	2	3	4	5	6	7	8	9	製造なし
強い	2	3	4	5	6	7	8	9	製造なし	製造なし

ご提供できるカテゴリーとサイズの組合せ一覧

足のサイズ(cm)　/　カテゴリー	1	2	3	4	5	6	7	8	9
22cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
23cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
24cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
25cm	○	○	○	○	○	○	○	○	○
26cm	○	○	○	○	○	○	○	○	○
27cm	○	○	○	○	○	○	○	○	○
28cm	製造無し	製造無し	○	○	○	○	○	○	○
29cm	製造無し	製造無し	○	○	○	○	○	○	○
30cm	製造無し	製造無し	○	○	○	○	○	○	○

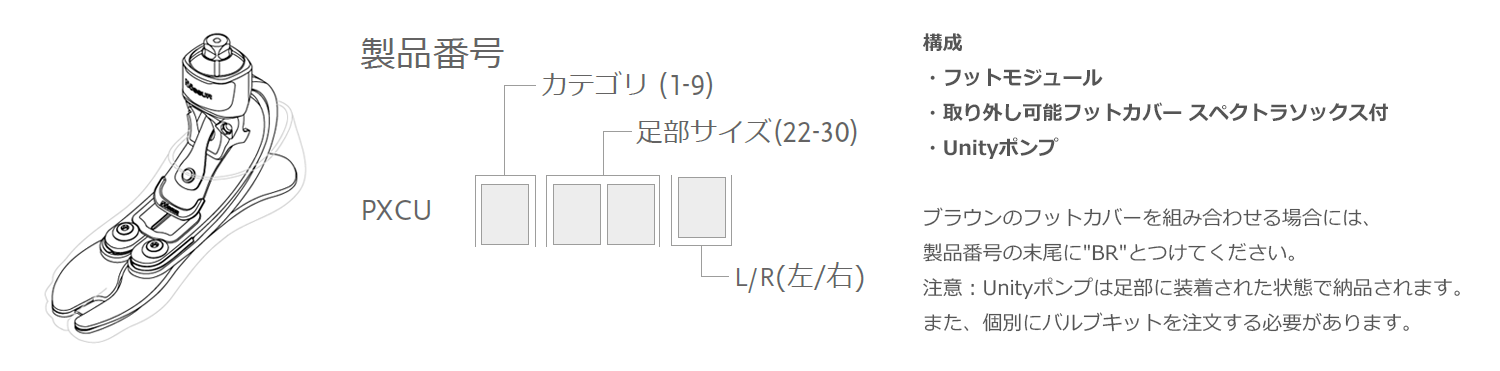

注文情報

ご注文の際には、足部のサイズに合った適切なユニティポンプモジュールキットを選択して下さい。ユニティは足部に組み込まれた状態で納品されます。利便性向上とシステムの互換性のため、ソケットへの接続にはユニティバルブキットの使用を強くお勧めします。

ライナーの選択表とメーカー品番については、ご使用になるICEROSSシールインのページをご参照下さい。

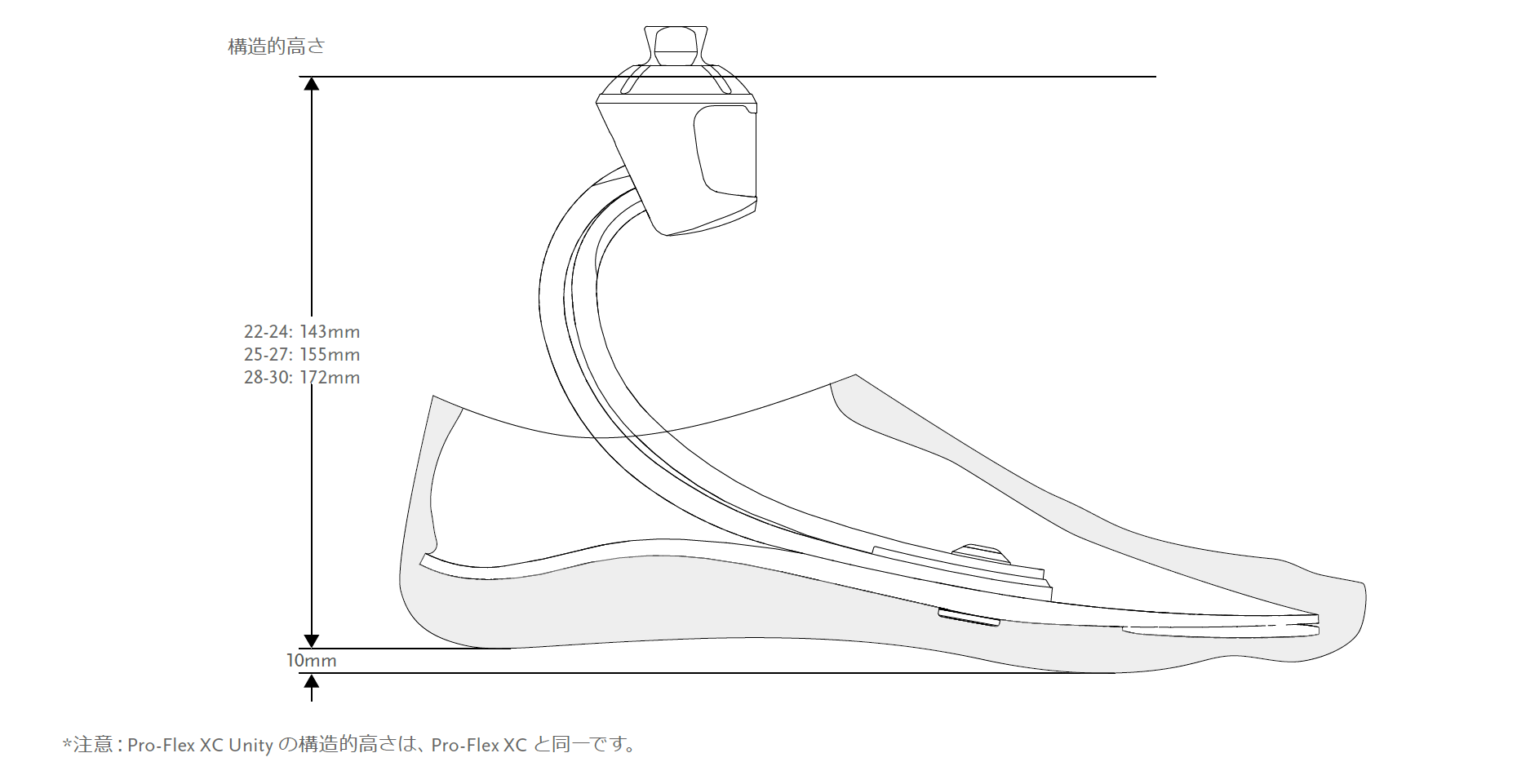

製品寸法

キット

部品

ヒールウェッジキット（標準では付属しておりません）

踵の硬さや踏み返しの調整が可能です。

メーカー品番	サイズ
CM150011	22-30

構成
・調整用ウェッジ（3枚）
・接着剤

ロックタイト495黒

メーカー品番	製品名
CM160015	ロックタイト495黒

ユニティ ※ユニティバキュームシステムは後付け不可です。ご注文時にユニティと組合せていただく必要があります。

ユニティキット

>>オズール社ダミー部品仕様変更のご案内

図	メーカー品番	製品名	適合する足部
1	UPC0024	ユニティ ポンプモジュール PXC 22-24	プロフレックスXC サイズ 22-24
1	UPC0027	ユニティ ポンプモジュール PXC 25-27	プロフレックスXC サイズ 25-27
1	UPC0030	ユニティ ポンプモジュール PXC 28-30	プロフレックスXC サイズ 28-30
2	UTT0001	ユニティ TT バルブキット	全サイズ
3	UTF0001	ユニティ TF バルブキット	全サイズ
4	UTF0006	ユニティ 大腿用 チューブキット	全サイズ
5	L-5446XX	Icelock® 544キット	全サイズ

ユニティ 交換用部品

メーカー品番	製品名
UPC00021	ユニティ交換用部品PXC 22-24
UPC00022	ユニティ交換用部品PXC 25-27
UPC00023	ユニティ交換用部品PXC 28-30

構成
1.ポンプブレード　　2.メンブレン　　3.バーブフィッティング　　4.チェック用バルブ
5.取付ネジ　　　　　6.チューブ　　　7.ロックタイト　　　　　　8.六角レンチ

ユニティ搭載可能 足部キット

構成
・フットモジュール
・取り外し可能な足部カバーと黒色のフレックスフットソックス

注意：ユニティ付きのプロフレックスXCをご注文の場合、ユニティは足部に取りつけられた状態で納品されます。

フットカバー・ソックス

フットカバーキット

構成
・フットカバー
・フットカバー用アタッチメント
・黒色のフレックスフットソックス

フレックスフット足部カバー

オズール FSO0

骨格・義足・その他・その他の部品・A フットカバー・A フットカバー

令和4年度 完成用部品価格 ¥27,600

フレックスフット スペクトラソックス

メーカー品番	製品名
FCX63022	FFスペクトラソックス　サイズ22-25cm　黒
FCX63025	FFスペクトラソックス　サイズ26-30cm　黒

スペクトラソックス

オズール FSEL6000

骨格・義足・その他・その他の部品・B スペクトラソックス・B スペクトラソックス

令和4年度 完成用部品価格 ¥3,000
