対象者

切断レベル

下腿切断

義足に加わる衝撃

弱い・中程度・強い

ユニティ バキュームシステム情報

適応足部サイズ	22-30cm
最大吸着圧	-23inHg(600mmHg)
通常使用圧	-16-20inHg
システム重量(足部含まず)	130g(ポンプ、ソケットバルブ、チューブ含む)

カテゴリー選択表

衝撃度／体重(kg）	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147
弱い	1	1	2	3	4	5	6	7	8
中程度	1	2	3	4	5	6	7	8	製造なし
強い	2	3	4	5	6	7	8	製造なし	製造なし

ご提供できるカテゴリーとサイズの組合せ一覧

足のサイズ(cm)　/　カテゴリー	1	2	3	4	5	6	7	8
22cm	○	○	○	○	○	製造無し	製造無し	製造無し
23cm	○	○	○	○	○	製造無し	製造無し	製造無し
24cm	○	○	○	○	○	製造無し	製造無し	製造無し
25cm	○	○	○	○	○	○	○	○
26cm	○	○	○	○	○	○	○	○
27cm	○	○	○	○	○	○	○	○
28cm	○	○	○	○	○	○	○	○
29cm	○	○	○	○	○	○	○	○
30cm	○	○	○	○	○	○	○	○

スプリットトウなしの選択：可

注文情報

ユニティはLPローテートと共にスタンダードな差高でご注文ください。ご注文の際には、足部サイズに合った適切なユニティ ポンプモジュールキットとLPローテートショックモジュール、足部を選択してください。ユニティはLPローテートに組み込まれた状態で納品されます。利便性向上とシステムの互換性のため、ソケットへの接続にはユニティTT バルブキットの使用を強くお勧めします。
ライナーの選択表とメーカー品番については、以下のページをご参照ください。
>> ICEROSS®大腿用シールインXはこちら
>> ICEROSS®下腿用シールインVウェーブはこちら
>> ICEROSS®下腿用シールインXはこちら

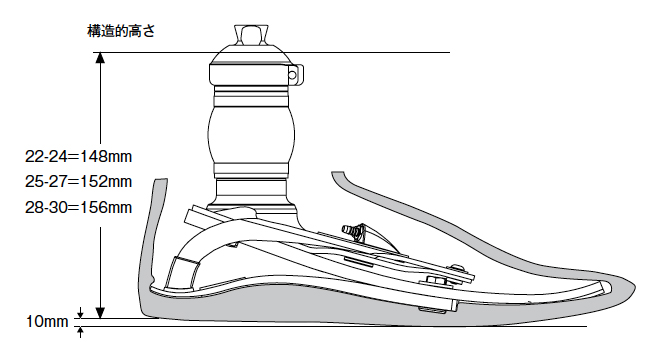

製品寸法

ユニティ

ユニティ キット

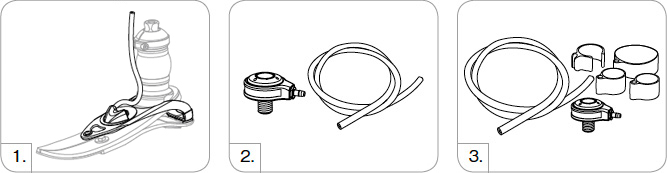

図	メーカー品番	製品名	適合する足部
1.	UVL0024	ユニティ ポンプモジュール VLX 22-24	LPローテートサイズ 22-24
1.	UVL0027	ユニティ ポンプモジュール VLX 25-27	LPローテートサイズ 25-27
1.	UVL0030	ユニティ ポンプモジュール VLX 28-30	LPローテートサイズ 28-30
2.	UTT0001	ユニティ TT バルブキット	全サイズ
3.	UTF0001	ユニティ TF バルブキット	全サイズ

交換用部品

メーカー品番	製品名
UVL00021	ユニティ VL 部品セット 22-24
UVL00022	ユニティ VL 部品セット 25-30

構成
メンブレン / チェック用バルブ / かかり取付具 / チューブ / チューブ留め具 / ヒールパッド

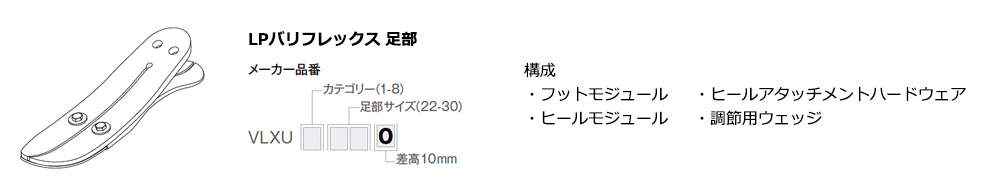

ユニティ搭載可能 足部キット

ショックモジュールキット

ショックモジュール

メーカー品番	ピラミッド	足部サイズ	カテゴリー
LRP061	オス	22-24	1-6
LRP062	オス	25-30	1-6
LRP082	オス	25-30	7-8
LRF061	メス	22-24	1-6
LRF062	メス	25-30	1-6
LRF082	メス	25-30	7-8

構成
・ショックモジュール
・オス/メス
・アダプター
・ロッドキット
注意：LPローテートのショックモジュールは個別で注文することはできません。

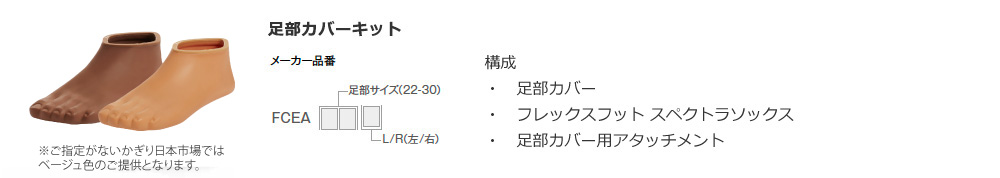

足部カバー・ソックス

オズール FCE0xxy 骨格・義足・その他・その他の部品・A フットカバー・A フットカバー

平成29年度 完成用部品価格 ¥27,600
