フレックスサイム

構造的高さが特に低く、カーボン製アクティブヒールとアライメント調節機能の付いた足部です。

フレックスサイムはカーボン製フットモジュールとアクティブに変形するカーボン製ヒールが一体になった足部です。新しいアライメントアダプタによってML・AP面からの角度の調整が可能です。

フレックスサイムはサイム切断・ピロゴフ切断・下腿切断長断端の方に適した製品となっています。

製品情報

フレックスフット F・F-LPS-SP 骨格・義足・足部・A SACH足部・SACH: 平成29年度完成用部品価格 ¥422,300

対象者

切断レベル

下腿切断

義足に加わる衝撃

弱い・中程度・強い

体重制限

166kg

足部情報

カテゴリー	サイズ22-24:カテゴリー1-6 サイズ25-30:カテゴリー1-9
サイズ	22-30
足部重量(27cm)	602g(フットカバー含む)
構造的高さ(27cm)	60mm(フットカバー含む)
差高	10mm
選択可能なアダプタ	直結ラミネーションアダプタ

>> アイコンの詳細はこちら

カテゴリー選択表

衝撃度/体重(kg)	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147	148-166
弱い	1	1	2	3	4	5	6	7	8	9
中程度	1	2	3	4	5	6	7	8	9	特注品
強い	2	3	4	5	6	7	8	9	特注品	特注品

ご提供できるカテゴリーとサイズの組合せ一覧

足のサイズ(cm)　/　カテゴリー	1	2	3	4	5	6	7	8	9
22cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
23cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
24cm	○	○	○	○	○	○	製造無し	製造無し	製造無し
25cm	○	○	○	○	○	○	○	○	○
26cm	○	○	○	○	○	○	○	○	○
27cm	○	○	○	○	○	○	○	○	○
28cm	○	○	○	○	○	○	○	○	○
29cm	○	○	○	○	○	○	○	○	○
30cm	○	○	○	○	○	○	○	○	○

スプリットトウなしの選択：可

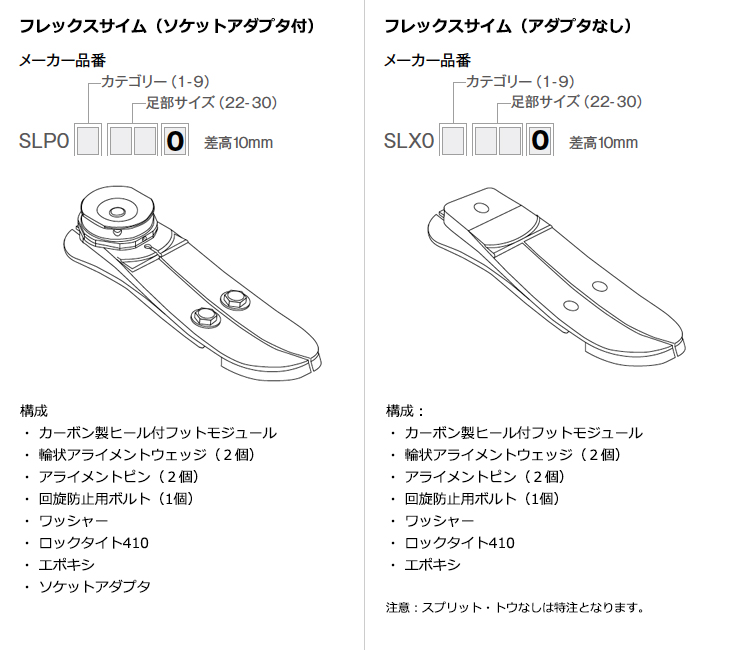

製品寸法

キット

部品

アライメントディスクキット

メーカー品番	足部サイズ	カテゴリー
SLP30001	22-24	1-6
SLP30002	25-27	1-6
SLP30003	28-30	1-6
SLP30004	25-27	7-9
SLP30005	28-30	7-9

構成
・輪状アライメントウェッジ(2個)
・アライメントピン(2個)
・回旋防止用ボルト
・ワッシャー
・ロックタイト410

ラミネーション用キット

メーカー品番	足部サイズ	カテゴリー
SLP30011	22-24	1-6
SLP30012	25-27	1-6
SLP30013	28-30	1-6
SLP30014	25-27	7-9
SLP30015	28-30	7-9

構成
・インサート付ソケットアダプタ
・エポキシ

インサート付ソケットアダプタ

メーカー品番	足部サイズ	カテゴリー
SLX50001	22-24	1-6
SLX50002	25-27	1-6
SLX50003	28-30	1-6
SLX50004	25-27	7-9
SLX50005	28-30	7-9

ヒールモジュール固定用ハードウェアキット

メーカー品番	長さ	サイズ	カテゴリー
CM150004	18mm	6mm	1-6
CM150005	18mm	8mm	7-9

構成
・ボルト
・ワッシャー

ヒールモジュール中央ボルト

メーカー品番	足部サイズ	ボルトサイズ	カテゴリー
SLX30021	22-27	M12	1-6
SLX30022	25-27	M14	7-9
SLX30022	28-30	M14	1-6
SLX30024	28-30	M16	7-9

回旋防止用ボルトキット

メーカー品番	足部サイズ	ボルトサイズ
SLX30005	22-27	M6
SLX30007	28-30	M8

構成
・ボルト
・ワッシャー

調節用ウェッジキット

メーカー品番	足部サイズ	カテゴリー
CM150011	22-30	1-9

構成
・調節用ウェッジ(3枚)
・接着剤

図	メーカー品番	製品名
1.	SLX30006	アライメントピン
2.	CM140003	ヒールディバイダー
	CM160009	エポキシ

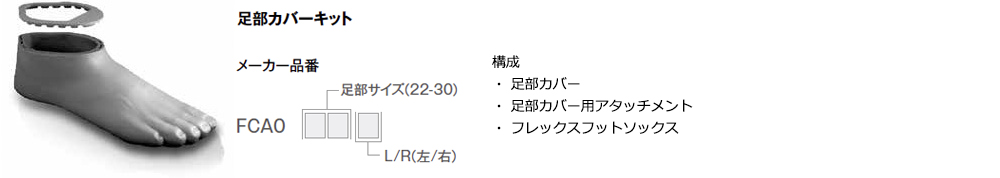

足部カバー・ソックス

フレックスフット F・F-083 骨格・義足・外装用部品・フォームカバー・B 下腿用・B 下腿用: 平成29年度完成用部品価格 ¥26,800

フレックスフットソックス

フットモジュールの保護とカバーとのノイズ解消のため、フットモジュールの上からご装着ください。

メーカー品番	製品名	サイズ
FCX63006	フレックスフットソックス	22-25
FCX63007	フレックスフットソックス	26-30

フレックスフット FCX6300-size 骨格・義足・その他・その他の部品・B スペクトラソックス・B スペクトラソックス: 平成29年度完成用部品価格 ¥3,000

構成図

	構成部品
1.	フットモジュール
2.	ヒール部
3.	ヒール固定用ハードウェアキット
4.	ソケットアダプタ
5.	アライメントディスクキット
6.	中央ボルト
7.	回旋防止用ボルトキット
8.	調節用ウェッジキット
